Какие сплавы входят в состав стали? Полное руководство по составу стали

Какие сплавы входят в состав стали? Прямой ответ

Сталь по своей сути представляет собой сплав железо и углерод , однако современные марки стали содержат широкий спектр дополнительных легирующих элементов, определяющих их механические, термические и химические свойства. Наиболее распространенные легирующие элементы, встречающиеся в стали, включают углерод (С), марганец (Мин.), кремний (Si), хром (Кр), никель (Ни), молибден (Мо), ванадий (V), вольфрам (W), кобальт (Co), медь (Cu), титан (Ti), ниобий (Nb) и бор (B). Каждый элемент добавляется в точных количествах — иногда всего лишь 0,001% по весу — для достижения заданных эксплуатационных характеристик.

Простая углеродистая сталь содержит только железо, углерод и микропримеси. Легированную сталь, напротив, намеренно обогащают одним или несколькими из этих элементов. Полученный материал может быть спроектирован таким образом, чтобы обеспечить чрезвычайную твердость, коррозионную стойкость, высокотемпературную стабильность или превосходную ударную вязкость, что делает легированные стали предпочтительным материалом в аэрокосмической, автомобильной, энергетической и тяжелой промышленности. В стальная ковка В частности, химический состав сплава марки стали напрямую определяет, как она реагирует на нагрев, деформацию и термообработку после ковки.

Углерод: основной легирующий элемент в каждой марке стали

Углерод является определяющим элементом, который превращает чистое железо в сталь. Его содержание, как правило, варьируется от от 0,02% до 2,14% по массе , оказывает более сильное влияние на свойства стали, чем любой другой отдельный элемент. Увеличение содержания углерода повышает твердость и прочность на разрыв, но снижает пластичность и свариваемость.

Сталь подразделяется на три большие категории в зависимости от содержания углерода:

• Низкоуглеродистая сталь (мягкая сталь): 0,05–0,30 % углерода. Обладает высокой пластичностью, легко поддается сварке, широко используется в конструкциях и листовом металле.
• Среднеуглеродистая сталь: 0,30–0,60 % углерода. Сбалансированная прочность и пластичность, широко используется в валах, шестернях и поковках, требующих умеренной твердости.
• Высокоуглеродистая сталь: 0,60–1,00 % углерода. Высокая твердость и износостойкость, используется в режущих инструментах, пружинах и высокопрочной проволоке.
• Сверхвысокоуглеродистая сталь: 1,00–2,14 % углерода. Чрезвычайно твердый, но хрупкий; используется в специализированных режущих операциях и изготовлении исторических лезвий.

При ковке стали содержание углерода тщательно выбирается, поскольку стали с более высоким содержанием углерода требуют более жесткого контроля температуры в процессе ковки. Например, среднеуглеродистые марки, такие как AISI 1040 или 1045, относятся к числу наиболее часто кованых сталей, поскольку они обеспечивают достаточную прочность для механических компонентов, сохраняя при этом работоспособность при температурах ковки от 1100°C до 1250°C.

Марганец: важнейший фоновый легирующий элемент

Марганец присутствует практически во всех марках товарной стали, обычно в концентрациях от 0,25% и 1,65% . Он выполняет несколько важнейших металлургических функций, которые часто упускаются из виду именно потому, что они выполняются в фоновом режиме.

Марганец действует как раскислитель при выплавке стали, соединяясь с кислородом и серой, образуя стабильные включения, всплывающие из расплава. Без марганца сера образовала бы сульфид железа на границах зерен, вызывая явление, называемое горячеломкостью — катастрофическую хрупкость, которая возникает при повышенных температурах и делает сталь непригодной для процессов горячей обработки, таких как ковка. Благодаря образованию сульфида марганца (MnS) сталь остается работоспособной даже при температурах ковки.

Помимо своей роли в горячей обрабатываемости, марганец также увеличивает прокаливаемость, а это означает, что сталь можно более глубоко закалить за счет термообработки. Сталь с содержанием марганца 1,5%, такая как AISI 1541, имеет значительно лучшую прокаливаемость, чем сопоставимая марка с содержанием марганца всего 0,5%. Высокомарганцевые стали (сталь Гадфилда, 11–14% Mn) представляют собой крайний случай: они становятся исключительно прочными и быстро затвердевают под ударными нагрузками, что делает их пригодными для дробилок, горнодобывающего оборудования и железнодорожных переездов.

Хром: сплав, который делает сталь нержавеющей

Хром, пожалуй, самый известный легирующий элемент в стали, в первую очередь из-за его роли в нержавеющей стали. Содержание хрома не менее 10,5% вызывает образование пассивного слоя оксида хрома на поверхности стали, обеспечивая надежную коррозионную стойкость в широком диапазоне сред. Марки нержавеющей стали, такие как 304 (18% Cr, 8% Ni) и 316 (16% Cr, 10% Ni, 2% Mo), являются эталонными материалами в пищевой промышленности, медицинском оборудовании и морском оборудовании.

Однако вклад хрома выходит далеко за рамки коррозионной стойкости. Даже при более низких концентрациях 0,5–3,0 % хром значительно повышает прокаливаемость, износостойкость и жаропрочность. Хром образует в стальной матрице твердые карбиды, которые противостоят истиранию и сохраняют твердость при повышенных температурах эксплуатации. Это делает хромсодержащие легированные стали высоко ценимыми при производстве инструментальных и подшипниковых сталей. Например, АИСИ 52100 — наиболее широко используемая подшипниковая сталь в мире — содержит примерно 1,5% хрома, что способствует мелкодисперсному распределению карбидов, ответственному за ее исключительную устойчивость к контактной усталости.

При ковке стали хромомолибденовые (Cr-Mo) стали, такие как АИСИ 4130 и 4140, широко используются для изготовления кованых сосудов под давлением, приводных валов и конструктивных элементов. Комбинация хрома и молибдена придает этим сталям превосходную прокаливаемость и ударную вязкость после закалки и отпуска, что делает кованые детали из хромомолибдена очень надежными при циклических нагрузках.

Никель: прочность и низкотемпературные характеристики

Никель — один из немногих легирующих элементов, который повышает ударную вязкость без существенного снижения пластичности. Он стабилизирует аустенитную фазу, измельчает зернистую структуру и снижает температуру перехода из пластичного состояния в хрупкое — свойство, имеющее решающее значение для стальных компонентов, работающих в отрицательных условиях, таких как криогенные резервуары для хранения, полярная инфраструктура и арктическое буровое оборудование.

В концентрациях 1,0–4,0% никель существенно повышает ударную вязкость, особенно при низких температурах. Никелевые марки стали, такие как ASTM A203 (с содержанием никеля 2,25% или 3,5%), специально разработаны для сосудов под давлением, работающих при низких температурах. При еще более высоких концентрациях мартенситностареющие стали (18% Ni) достигают предела текучести, превышающего 2000 МПа, сохраняя при этом хорошую вязкость разрушения — сочетание, которого практически невозможно достичь с помощью одного только углерода.

Никель также является ключевым стабилизатором в аустенитных нержавеющих сталях, уравновешивая тенденцию хрома способствовать образованию феррита. Равновесие железо-хром-никель в таких марках, как 304 и 316, создает полностью аустенитную микроструктуру, которая остается немагнитной и обладает высокой коррозионной стойкостью даже при криогенных температурах.

С точки зрения ковки стали, никельсодержащие сплавы, такие как АИСИ 4340 (сталь Ni-Cr-Mo), являются одними из наиболее часто кованых марок с высокими эксплуатационными характеристиками. Компоненты из кованой стали 4340 — коленчатые валы, детали шасси, оси для тяжелых условий эксплуатации — повышают прочность никеля, особенно после закалки и отпуска.

Молибден: прокаливаемость, сопротивление ползучести и жаропрочность.

Молибден — один из наиболее эффективных прокаливающих агентов легированной стали, активный даже при таких низких концентрациях, как 0,15%–0,30% . Его влияние на прокаливаемость единицы массы примерно в пять раз больше, чем у хрома. Это означает, что небольшие добавки молибдена могут заменить значительно большие добавки хрома или марганца, что делает его экономически ценным при проектировании стали.

Молибден также подавляет отпускное охрупчивание – явление, при котором некоторые легированные стали становятся хрупкими после отпуска в диапазоне температур от 375°C до 575°C. Ингибируя этот механизм охрупчивания, молибден позволяет производителям стали безопасно отпускать хромсодержащие стали до оптимальной прочности без риска хрупкого разрушения в процессе эксплуатации.

При более высоких концентрациях молибден значительно улучшает сопротивление ползучести — способность противостоять медленной деформации при длительном напряжении и повышенных температурах. Хромомолибденовые и хромомолибденованадиевые стали, используемые в котлах электростанций, паропроводах и деталях турбин, обычно содержат 0,5–1,0% Mo, что обеспечивает длительную эксплуатацию при температурах выше 500°C.

В контексте ковки стали марки, содержащие молибден, такие как 4140 (0,15–0,25% Mo) и 4340 (0,20–0,30% Mo), являются стандартным выбором для критически важных поковок. Содержание молибдена гарантирует, что поковки большого поперечного сечения могут подвергаться сквозной закалке во время термической обработки, обеспечивая стабильные механические свойства от поверхности до сердцевины тяжелых поковок, таких как рамы прессов, железнодорожные оси и детали для нефтепромыслов.

Ванадий: измельчение зерна и дисперсионное твердение

Ванадий используется в концентрациях, обычно между 0,05% и 0,30% , однако его влияние на микроструктуру стали непропорционально его количеству. Он образует чрезвычайно стабильные карбиды и нитриды — карбид ванадия (VC) и нитрид ванадия (VN) — которые скрепляют границы зерен и подавляют рост зерен во время горячей обработки и термической обработки. В результате получается более мелкий размер зерна, что одновременно повышает прочность и ударную вязкость.

Ванадий является краеугольным элементом микролегированных сталей (также называемых высокопрочными низколегированными сталями или HSLA-сталями), где его эффект дисперсионного упрочнения позволяет достичь предела текучести 500–700 МПа без традиционной закалки и отпуска. Это коммерчески значимо, поскольку стали HSLA можно прокатывать или ковать непосредственно до их окончательных свойств без дополнительной термообработки, что снижает производственные затраты.

В инструментальных сталях ванадий используется в более высоких концентрациях (1–5%) для получения твердых карбидов ванадия, которые значительно улучшают износостойкость. Марки быстрорежущей стали, такие как М2, содержат около 1,8% ванадия, что способствует их способности сохранять твердость резания при температурах до 600°C, возникающих во время механической обработки.

Для операций ковки стали микролегированные ванадием марки представляют собой значительное преимущество в эффективности. Кованые автомобильные детали, такие как шатуны и коленчатые валы, изготовленные из микролегированных ванадиевых сталей, можно охлаждать воздухом непосредственно на ковочном прессе, полностью пропуская дорогостоящий цикл закалки и отпуска, сохраняя при этом необходимые механические свойства.

Кремний: раскисление и эластичные свойства

Кремний присутствует практически во всех марках стали в виде остатков процесса производства стали, обычно на уровне 0,15%–0,35% в конструкционных сталях. Его основная роль заключается в раскислении: кремний имеет сильное сродство к кислороду, образуя включения диоксида кремния (SiO₂), которые удаляются во время рафинирования, в результате чего сталь становится чище и прочнее.

При более высоких концентрациях кремния (0,5–2,0%) кремний увеличивает предел упругости стали и сопротивление усталости. Это свойство используется в пружинных сталях, где такие марки, как SAE 9260 (1,8–2,2% Si), используют кремний для поддержания высокого предела текучести и сопротивления остаточной деформации при циклических нагрузках. Клапанные пружины, пружины подвески и рельсовые зажимы изготовлены из кремний-марганцевой пружинной стали, поскольку они способны поглощать повторяющиеся удары без схватывания.

Кремний также играет особую роль в электротехнических сталях (трансформаторных сталях), где концентрации Si 1–4% резко снижают потери энергии из-за вихревых токов и гистерезиса. Кремниевая сталь с ориентированными зернами — материал сердечника электрических трансформаторов — содержит около 3,2% Si для достижения узконаправленных магнитных свойств.

Вольфрам и кобальт: основы быстрорежущей инструментальной стали

Вольфрам и кобальт в первую очередь ассоциируются с быстрорежущими инструментальными сталями и специальными сплавами, предназначенными для экстремальных условий эксплуатации. Вольфрам образует очень твердые, стабильные карбиды вольфрама, которые сохраняют свою твердость при повышенных температурах, что делает вольфрамсодержащие инструментальные стали способными выполнять операции резания со скоростями, при которых обычные углеродистые инструментальные стали теряют закалку и размягчаются.

Классическая быстрорежущая сталь Т1 содержит 18% вольфрама , а также 4% хрома, 1% ванадия и 0,7% углерода. Этот состав сплава позволяет получить инструмент, сохраняющий твердость резания выше 60 HRC при температуре до 550°C. При разработке быстрорежущих сталей серии М большая часть вольфрама была заменена молибденом (до 9,5% Мо в М1), что позволило обеспечить эквивалентные характеристики при более низкой стоимости сплава.

Кобальт в концентрации 5–12% еще больше повышает горячую твердость быстрорежущих сталей за счет увеличения устойчивости матрицы к размягчению при красном калении. Такие сплавы, как M42 (8% Co) и T15 (5% Co), используются для самых сложных операций резания, включая твердое точение и прерывистое резание сложных материалов, таких как титановые сплавы и закаленные стали. Кобальт также появляется в мартенситностареющих сталях в количестве 7–12%, где он усиливает механизм дисперсионного твердения, обеспечивающий сверхвысокую прочность.

Титан, ниобий и бор: микролегирующие элементы с огромным воздействием

Некоторые из наиболее мощных легирующих добавок к стали действуют в следовых концентрациях, однако их влияние на свойства значительно и хорошо документировано.

Титан

Титан используется в концентрациях 0,01%–0,10% как прочный карбидо- и нитридный формирователь. В нержавеющих сталях добавки титана (нержавеющая сталь марки 321) стабилизируют сплав против сенсибилизации — формы обеднения хромом на границах зерен, которая возникает во время сварки и приводит к межкристаллитной коррозии. В сталях HSLA титан уменьшает размер зерна и способствует дисперсионному упрочнению, подобно ванадию, но действует при еще более низких концентрациях.

Ниобий (Колумбий)

Ниобий используется в таких низких концентрациях, как 0,02%–0,05% и, возможно, является наиболее экономически эффективным микролегирующим элементом. Даже на этих следовых уровнях ниобий значительно замедляет рост зерен аустенита во время горячей прокатки и ковки, создавая более мелкие ферритные зернистые структуры в готовом изделии. Более мелкий размер зерна напрямую приводит к повышению предела текучести и превосходной ударной вязкости при низких температурах — комбинации свойств, критически важных для сталей для трубопроводов, конструкционных сталей для морских работ и пластин сосудов под давлением. Современные марки трубопроводов, такие как API X70 и X80, в значительной степени зависят от микролегирования ниобием для достижения требуемых характеристик прочности и ударной вязкости.

Бор

Бор уникален среди легирующих элементов, поскольку он эффективен при чрезвычайно низких концентрациях, всего лишь 0,0005%–0,003% (от 5 до 30 частей на миллион). На этих следовых уровнях бор сегрегирует по границам зерен аустенита и резко увеличивает прокаливаемость, замедляя зарождение феррита и перлита во время охлаждения. Добавление 30 ppm бора в среднеуглеродистую сталь может повысить прокаливаемость так же эффективно, как и добавление 0,5–1,0% хрома. Стали, обработанные бором, широко используются в массовом производстве кованых крепежных изделий, где их превосходная прокаливаемость позволяет полностью закаливать изделия меньшего сечения при закалке в воде, что снижает стоимость сплава при сохранении прочности.

Как легирующие элементы влияют на поведение стали при ковке

Ковка стали – это не просто нагрев и ковка. Химический состав стали в основном определяет поведение металла на каждом этапе процесса ковки — от нагрева заготовки до заполнения матрицы и от охлаждения до окончательной термообработки.

Ковка и горячая обрабатываемость

Ковка означает, насколько легко сталь можно деформировать до желаемой формы без растрескивания или разрыва. Низкоуглеродистые простые стали (например, АИСИ 1020) обладают превосходной ковкой, поскольку они мягкие, пластичные и имеют широкий диапазон температур горячей обработки. По мере увеличения содержания сплава — особенно с высоким содержанием хрома, вольфрама или углерода — ковкость снижается, поскольку карбиды и интерметаллиды сплава ограничивают пластическое течение. Инструментальные стали, такие как D2 (12% Cr, 1,5% C), требуют очень точного контроля температуры во время ковки, чтобы избежать растрескивания поверхности.

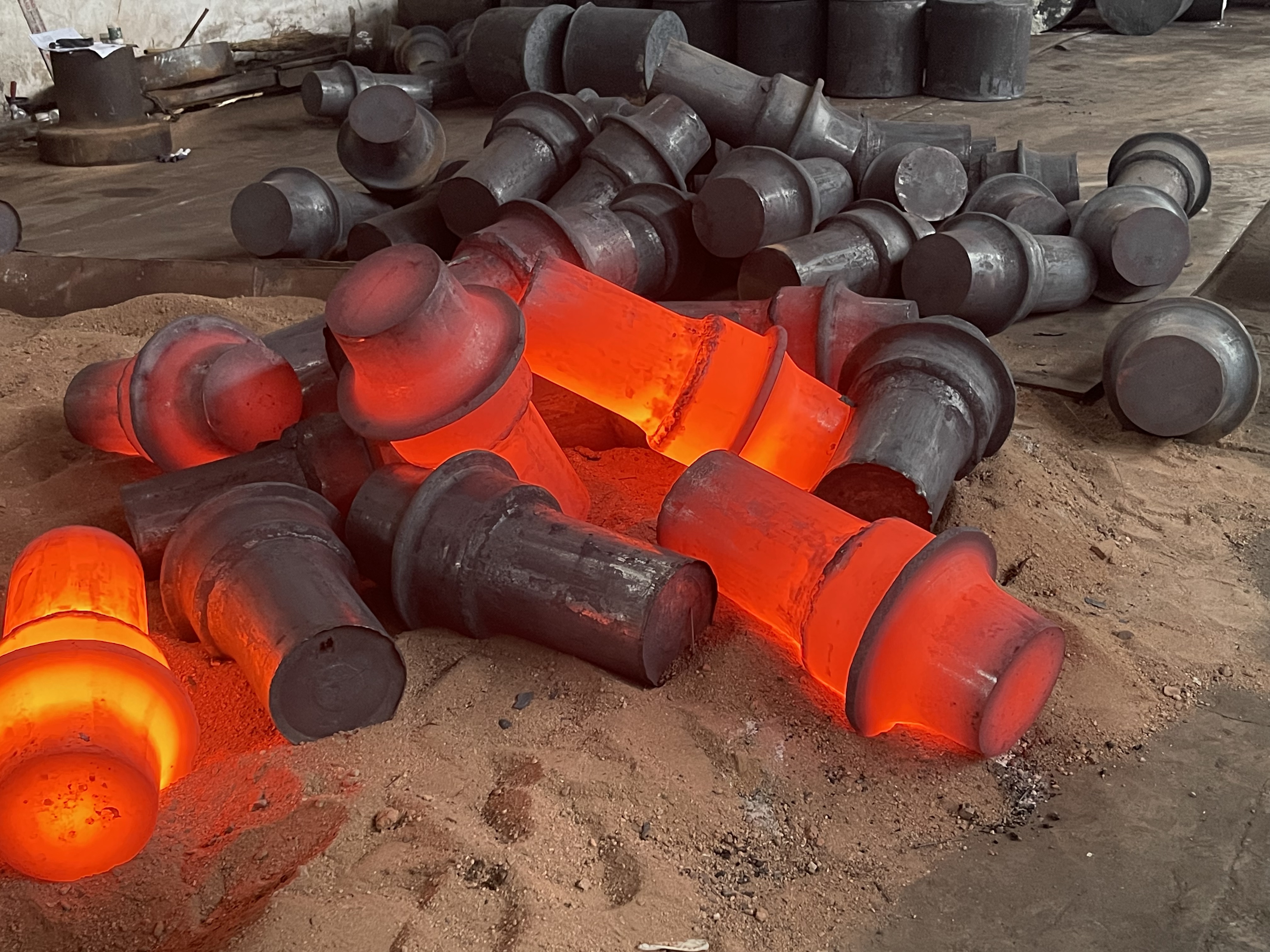

Диапазон температур ковки

Для каждого стального сплава существует рекомендуемый диапазон температур ковки. Превышение верхнего предела вызывает плавление границ зерен (начинающееся плавление) и необратимые повреждения. Падение ниже нижнего предела увеличивает риск попадания в двухфазную область, вызывая внутренние разрывы. Типичные диапазоны температур ковки в зависимости от типа сплава:

Термическая обработка после ковки и химия сплавов

Большинство поковок из легированной стали подвергаются термической обработке после ковки для достижения окончательных механических свойств. Химический состав сплава определяет, какой цикл термообработки подходит и как на него отреагирует сталь. Сплавы с высокой прокаливаемостью, такие как 4340, могут быть закалены в масле при температуре аустенизации около 830°C, а затем отпущены при температуре 200–600°C для достижения определенных сочетаний твердости, прочности на разрыв и ударной вязкости. Содержание никеля, хрома и молибдена в стали 4340 гарантирует, что даже поковки тяжелого сечения с поперечным сечением более 100 мм достигают постоянной сквозной закалки, в то время как простые углеродистые стали демонстрируют значительное падение твердости от поверхности к центру при том же размере сечения.

Распространенные марки стальных сплавов и их элементный состав

Понимание конкретных марок и состава их сплавов устраняет разрыв между теорией и практикой. В следующей таблице представлен химический состав широко используемых конструкционных и легированных марок сталей, многие из которых являются основным продуктом кузнечной промышленности.

Выбор подходящей легированной стали для кованых деталей

Выбор подходящей легированной стали для ковки — это многовариантное инженерное решение. Этот процесс включает в себя баланс требований к эксплуатационным характеристикам с ковкой, термообработкой, обрабатываемостью, свариваемостью и стоимостью. Редко существует одна «лучшая» сталь для конкретного применения — выбор зависит от конкретного сочетания напряжений, температур и условий окружающей среды, с которыми сталкивается компонент.

Ключевые факторы при выборе сплава для кованых деталей включают в себя:

• Размер сечения и прокаливаемость: Для поковок большого сечения необходимы сплавы с высокой прокаливаемостью. AISI 4340 с комбинацией Ni-Cr-Mo обычно используется для компонентов с критическими сечениями, превышающими 75 мм, поскольку он обеспечивает сквозную закалку в тяжелых сечениях.
• Усталость жизни: Компоненты, подверженные циклическим нагрузкам — коленчатые валы, шатуны, оси — изготавливаются из мелкозернистых легированных сталей с контролируемым содержанием включений. Методы вакуумной дегазации и очистки стали в сочетании с микролегированием ванадием или ниобием обеспечивают более длительный усталостный срок службы.
• Обслуживание при повышенной температуре: Если поковка будет работать при температуре выше 400°С — диски турбин, корпуса клапанов, выпускные коллекторы — для противодействия ползучести и сохранения прочности требуются хромомолибденованадиевые марки или поковки из суперсплавов на основе никеля.
• Коррозионная стойкость: Для морской или химической обработки требуются поковки из нержавеющей стали. Нержавеющая сталь марки 316 предпочтительнее марки 304 в средах с высоким содержанием хлоридов из-за содержания в ней молибдена, который существенно снижает восприимчивость к точечной коррозии.
• Стоимость и наличие: Сплавы с высоким содержанием никеля, кобальта или молибдена требуют значительных дополнительных затрат. Инженеры часто оценивают, может ли низколегированная марка с модифицированной термической обработкой соответствовать спецификации или могут ли микролегированные стали HSLA вообще исключить термообработку после ковки.

Способность сталеплавильной промышленности производить детали с постоянными механическими свойствами в больших объемах производства напрямую зависит от хорошо контролируемого химического состава сплавов в сочетании с дисциплинированным управлением процессом ковки. Современные инструменты моделирования позволяют инженерам-ковщикам моделировать течение металла, историю температур и конечную структуру зерен перед тем, как будет вырезана одна матрица, используя в качестве входных данных известные термодинамические и механические свойства сплава. Эта возможность делает выбор сплава все более точной наукой, а не эмпирическим упражнением методом проб и ошибок.
