Из чего сделан стальной сплав? Руководство по составу и ковке

Прямой ответ

Стальной сплав в основном состоит из железа и углерода, но то, что превращает обычную сталь в высокопроизводительную легированную сталь, — это преднамеренное добавление одного или нескольких легирующих элементов, таких как хром, никель, молибден, марганец, ванадий или вольфрам, каждый из которых придает определенные механические или химические свойства. Поковки из легированной стали , полученные путем формования этого обогащенного материала под действием высоких сжимающих усилий, представляют собой одну из наиболее структурно надежных форм металлообработки в промышленном производстве.

Базовый состав стали — железо (Фе), обычно в сочетании с углеродом (C) в концентрациях от от 0,05% до 2,0% по массе . Затем в контролируемых процентных количествах вводятся легирующие элементы для изменения твердости, прочности на разрыв, коррозионной стойкости, ударной вязкости или термостойкости в зависимости от применения. Эта продуманная разработка состава — это то, что отличает легированную сталь от простой углеродистой стали — и это то, что делает Поковки из легированной стали так ценится в таких требовательных отраслях, как нефть и газ, аэрокосмическая промышленность, автомобилестроение и тяжелое машиностроение.

Основные элементы, из которых состоит легированная сталь

Чтобы понять, из чего сделана легированная сталь, необходимо изучить ее основные строительные блоки. Каждый элемент служит определенной цели — ни один не добавляется без обоснованной причины.

Железо (Fe)

Основной недрагоценный металл. Железо обеспечивает структурную основу. Чистое железо относительно мягкое и пластичное, поэтому для повышения его механических характеристик добавляют углерод и другие легирующие элементы. Железо обычно представляет собой 97% или более от общего состава большинства марок легированных сталей.

Углерод (С)

Самый ответственный легирующий элемент. Содержание углерода напрямую влияет на твердость и прочность на разрыв. Низколегированные стали содержат углерод в диапазоне от 0,15% до 0,50% . Более высокое содержание углерода увеличивает твердость, но снижает свариваемость и ударную вязкость, что требует тщательного баланса при ковке.

Кр

Хром (Cr)

Добавлено в размере от от 0,5% до 18% , хром значительно улучшает коррозионную стойкость и твердость. При уровне выше 10,5% сталь становится нержавеющей. В поковках из легированной стали, предназначенных для высокотемпературного применения, хром также стабилизирует карбиды при повышенных температурах, предотвращая размягчение при нагревании.

Ни

Ниckel (Ni)

Ниckel improves toughness, particularly at low temperatures, and enhances corrosion resistance. It is commonly used in amounts of от 1% до 5% в конструкционных легированных сталях. В сочетании с хромом никель создает одни из самых ударопрочных легированных сталей, доступных для поковок сосудов под давлением и компонентов турбин.

Мо

Моlybdenum (Mo)

Молибден, одна из наиболее ценных добавок в высокопроизводительных легированных сталях, обычно добавляется при от 0,15% до 1,0% . Значительно повышает прокаливаемость, устойчивость к отпускному охрупчиванию и жаропрочность. Поковки из легированной стали, используемые в нефтяной и нефтехимической промышленности, почти всегда содержат молибден.

Мин.

Марганец (Mn)

Марганец способствует раскислению при выплавке стали и улучшает прокаливаемость и прочность на разрыв. Он нейтрализует вредное воздействие серы, образуя сульфид марганца вместо сульфида железа. Уровни обычно варьируются от от 0,30% до 1,80% в стандартных легированных марках стали.

Как классифицируется легированная сталь: низколегированная и высоколегированная

Не все легированные стали одинаковы по составу и характеристикам. Промышленность делит их на две большие категории в зависимости от общего процентного содержания легирующих элементов. Эта классификация оказывает непосредственное влияние на параметры ковки, требования к термообработке и конечное применение.

Классификация легированных сталей по общему содержанию легирующих элементов и типичным применениям
Категория	Общее содержание сплава	Общие легирующие элементы	Типичные применения
Низколегированная сталь	Менее 8%	Кр, Mo, Ni, Mn, V	Сосуды под давлением, трубопроводы, конструкционные поковки, автомобильные компоненты
Высоколегированная сталь	8% и более	Кр, Ni, Mo, W, Co	Аэрокосмическая промышленность, газовые турбины, химическая обработка, высокотемпературная поковка.
Нержавеющая сталь (подмножество)	Минимум более 10,5% Cr	Кр, Ni, Mo	Пищевая промышленность, морская промышленность, медицина, поковки клапанов
Инструментальная сталь (подмножество)	Переменные сплавы с высоким содержанием C	W, Мо, Кр, В	Режущие инструменты, штампы, формы, ковочная оснастка

В кузнечной промышленности На долю низколегированных сталей приходится большая часть поковок из легированной стали, производимых во всем мире. , прежде всего потому, что они предлагают превосходный баланс механических свойств и экономической эффективности. Высоколегированные марки предназначены для экстремальных условий эксплуатации, когда требования к производительности оправдывают повышенную стоимость материала.

Как производят легированную сталь: от сырой руды до готового состава

Производство легированной стали — многостадийный металлургический процесс, требующий четкого контроля на каждом этапе. Понимание этого процесса объясняет, почему постоянство состава так важно для поковок из легированной стали — даже небольшие отклонения в химическом составе могут существенно повлиять на конечные свойства поковки.

Выплавка железной руды и производство первичной стали

Процесс начинается в доменной печи, где железная руда, кокс и известняк соединяются при температурах, превышающих 1500°С . В результате получается чугун — высокоуглеродистая форма железа с высоким содержанием примесей. Затем чугун очищается в кислородно-конвертерной печи (КОП) или электродуговой печи (ЭДП) для снижения содержания углерода и удаления нежелательных примесей, таких как сера и фосфор, с получением сырой стали.

Вторичная металлургия и добавление легирующих элементов

Легирующие элементы добавляются при вторичной металлургии, часто в печи-ковше. Ферросплавы (железо-хром, ферромолибден, феррованадий и т. д.) вводятся в точных количествах для достижения заданного химического состава. Вакуумная дегазация может использоваться для минимизации уровня водорода и кислорода, что особенно важно для поковок из легированной стали, которые будут подвергаться воздействию высоких напряжений. Перед разливкой весь ковш перемешивают и несколько раз отбирают пробы для подтверждения химической однородности.

Непрерывное литье или литье слитков

Жидколегированная сталь затвердевает в виде заготовок, блюмов, слябов или слитков в зависимости от последующего процесса ковки. Для крупных поковок из легированной стали, таких как поковки колец, валы или корпуса сосудов под давлением, литье слитков часто является предпочтительным. Слитки могут весить от нескольких сотен килограммов до более 300 метрических тонн . Скорость затвердевания и геометрия слитка влияют на внутреннюю прочность материала, поэтому проектирование слитков является частью процесса обеспечения качества.

Гомогенизация и кондиционирование

Литые слитки или заготовки вымачивают в печах гомогенизации при температуре, обычно от 1100°С и 1250°С на длительные сроки (до 48 часов для крупных слитков) для устранения сегрегации — неравномерного распределения легирующих элементов, возникающего при затвердевании. Этот шаг не подлежит обсуждению для поковок из легированной стали премиум-класса, где требуются однородные свойства по всему поперечному сечению.

Чем поковки из легированной стали отличаются от отливок или прутков

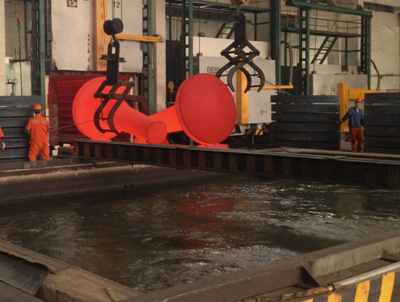

После того как легированная сталь производится в форме слитка или заготовки, материал подвергается ковке — термомеханическому процессу, который фундаментально меняет внутреннюю структуру стали и повышает ее механические свойства, намного превосходящие возможности литья или механической обработки из прутковой заготовки.

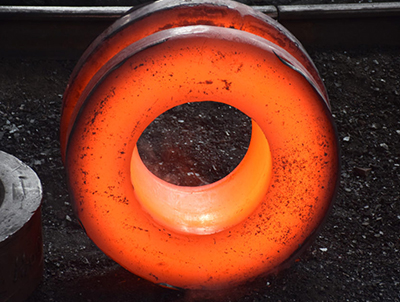

В процессе ковки легированная сталь нагревается до диапазона температур ковки — обычно между 1050°С и 1250°С - а затем формуется с помощью сжимающей силы с использованием гидравлических прессов, молотков или оборудования для прокатки колец. Этот процесс деформации приводит к нескольким важным результатам:

Внутренние пористость и усадочные полости от литья закрываются и консолидируются, создавая полностью плотный, прочный материал.
Зернистая структура уточняется и выравнивается по форме детали, создавая направленную структуру волокон, которая повышает прочность в направлении основного напряжения.
Включения и полосы сегрегации дробятся и перераспределяются, что снижает их негативное влияние на усталостную долговечность.
Термомеханическая работа обеспечивает контролируемую плотность дислокаций в кристаллической решетке, что способствует повышению предела текучести.

В результате Поковки из легированной стали typically exhibit 20% to 40% higher fatigue strength по сравнению с эквивалентными отливками из легированной стали того же состава. Вот почему критически важные для безопасности компоненты — диски турбины, шасси, нажимные фланцы, утяжеленные бурильные трубы — почти всегда изготавливаются из поковок, а не отливок.

Распространенные марки легированной стали, используемые в поковках, и что они содержат

Мировая сталелитейная промышленность стандартизировала сотни марок легированной стали, каждая из которых имеет определенный диапазон составов, оптимизированных для конкретных эксплуатационных характеристик. Следующие марки являются одними из наиболее широко используемых в поковках из легированной стали:

4140

AISI 4140 — Хромомолибденовая сталь

Состав: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo, 0,75–1,00 % Mn . Одна из наиболее широко используемых легированных сталей в мире. Обладает превосходной прокаливаемостью, усталостной прочностью и прочностью. Обычно из него изготавливают валы, шестерни, оси, шатуны и замки для нефтегазовой отрасли. Предел прочности после термообработки достигает 950–1100 МПа в зависимости от толщины сечения и температуры отпуска.

4340

AISI 4340 — Никель-хромомолибденовая сталь

Состав: 0,38–0,43 % C, 0,70–0,90 % Cr, 0,20–0,30 % Mo, 1,65–2,00 % Ni . Известная как легированная сталь авиационного качества, 4340 обеспечивает исключительную прочность и вязкость даже при больших поперечных сечениях. Поковки из легированной стали, изготовленные из стали 4340, используются в шасси самолетов, коленчатых валах и конструктивных элементах броневого класса. Предел прочности может превышать 1400 МПа при соответствующей термической обработке.

F22

ASTM A182 F22 — Хромомолибденовый сплав (2,25Cr-1Mo)

Жаропрочный сплав, содержащий 2,00–2,50 % Cr и 0,87–1,13 % Mo. . Широко применяется для поковок сосудов под давлением и трубопроводов в нефтехимических и нефтеперерабатывающих заводах. Эта марка сохраняет прочность и противостоит водородному воздействию при температурах до 550°С , что делает его незаменимым во фланцах гидроперерабатывающего оборудования, корпусах клапанов и соплах реакторов.

P91

Марка Р91 — модифицированная сталь 9Cr-1Mo.

Состав: 8,00–9,50 % Cr, 0,85–1,05 % Mo, 0,18–0,25 % V, 0,06–0,10 % Nb . Разработано специально для работы с паром высокого давления и высокой температуры в электроэнергетике. Поковки из легированной стали Р91 применяются в главных паропроводах, коллекторах и корпусах клапанов, работающих при температурах до 620°С . Добавление ванадия и ниобия создает мелкие выделения карбидов, которые противостоят деформации ползучести в течение десятилетий эксплуатации.

Термическая обработка поковок из легированной стали: раскрытие истинных свойств

Состав легированной стали определяет ее потенциал, но именно термообработка раскрывает и адаптирует этот потенциал для конкретного применения. Поковки из легированной стали почти всегда подвергаются как минимум одной операции термической обработки после ковки, а многие подвергаются многократной последовательной обработке.

Нормализация

Поковка нагревается до температуры примерно От 50°C до 70°C выше верхней критической температуры (Ac3) и затем с воздушным охлаждением. Нормализация уточняет нарушенную при ковке зеренную структуру и снимает остаточные напряжения. Для легированных сталей температура нормализации обычно находится в пределах 860°С и 950°С . Эта обработка часто является первым шагом перед закалкой и отпуском.

Закалка и отпуск (Q&T)

Закалка включает нагрев поковки до температуры аустенизации (обычно от 830°С до 900°С для большинства легированных сталей Cr-Mo) и быстрое охлаждение в воде, масле или полимерной закалочной среде. В результате образуется мартенситная микроструктура с очень высокой твердостью — часто выше 50 HRС — но и высокая хрупкость. Затем закалка нагревает мартенситную поковку до более низкой температуры, обычно между 540°С и 700°С , чтобы уменьшить хрупкость, сохраняя при этом большую часть улучшения прочности. Конечные механические свойства можно легко контролировать путем выбора температуры отпуска.

Отжиг

Используется, когда поковке требуется максимальная мягкость для механической обработки или когда необходимо полностью снять внутренние напряжения. Полный отжиг включает медленное охлаждение печи сверху Ac3, в результате чего образуется преимущественно ферритно-перлитная микроструктура. Для некоторых сложных поковок из легированной стали, требующих сложной обработки, отжиг значительно снижает износ инструмента и время цикла обработки — иногда время обработки сокращается на от 30% до 50% по сравнению с ковкой в закаленном состоянии.

Послесварочная термообработка (ПВHT)

Многие поковки из легированной стали используются в сварных узлах. После сварки зона термического влияния (ЗТВ) содержит закаленную, хрупкую микроструктуру и остаточные растягивающие напряжения, которые могут привести к замедленному растрескиванию или отказу в эксплуатации. PWHT при температурах обычно между 600°С и 760°С для сталей, легированных Cr-Mo, улучшает ЗТВ, снижает содержание водорода и снижает остаточные напряжения до приемлемого уровня. Для поковок сосудов под давлением PWHT является обязательным требованием в соответствии с большинством норм проектирования.

Отрасли промышленности, в которых используются поковки из легированной стали, и почему состав имеет значение

Выбор состава легированной стали для поковок всегда зависит от области применения. Различные отрасли предъявляют очень разные требования к кованым компонентам, и стратегия легирования должна точно соответствовать условиям эксплуатации.

ОГ

Нефтяная и газовая промышленность

Утяжеленные бурильные трубы, клапаны, устьевое оборудование и фланцы трубопроводов работают в средах с экстремальным давлением, коррозией под напряжением, вызванной сероводородом, и агрессивными жидкостями. Поковки из легированной стали в этом секторе обычно используются марки AISI 4130, 4140 и F22, каждая из которых сочетает в себе достаточную коррозионную стойкость с высоким пределом текучести, необходимым для выдерживания давления выше 100 МПа в глубоких скважинах.

АЕ

Аэрокосмическая и оборонная промышленность

Компоненты шасси, тяги привода и крепежные детали конструкции требуют максимально высокого соотношения прочности и веса, достижимого для стали. AISI 4340 и его варианты, полученные методом вакуумно-дугового переплава (VAR), обеспечивают прочность на разрыв до 1800 МПа на уровнях вязкости разрушения, совместимых с устойчивой к повреждениям конструкцией. Каждый грамм веса, сэкономленный в самолете, имеет долгосрочную эксплуатационную ценность, поэтому состав сплава в поковках из аэрокосмической легированной стали контролируется с гораздо более жесткими допусками, чем стандартные коммерческие марки.

Производство электроэнергии

Роторы паровых турбин, валы генераторов и сопла сосудов под давлением на атомных и тепловых электростанциях непрерывно работают при высоких температуре и давлении в течение десятилетий. В поковках из легированной стали в этом секторе используются устойчивые к ползучести марки, такие как P91, P92 и 12Cr-1Mo, где добавки ванадия, ниобия и вольфрама создают микроструктурную стабильность, которая предотвращает изменение размеров и потерю прочности. 100 000 часов эксплуатации при температуре выше 550°С.

Австралия

Автомобильная и тяжелая техника

Крankshafts, camshafts, connecting rods, axle shafts, and gearbox components represent the largest volume segment of the global Alloy Steel forgings market. Grades like 5140 (Cr steel) and 8620 (Ni-Cr-Mo carburizing steel) dominate here, offering a combination of surface hardness from case hardening and tough core properties from the alloy composition. Annual production of automotive alloy steel forgings exceeds 10 миллионов метрических тонн по всему миру , что делает автомобилестроение крупнейшим сегментом конечного потребления.

Испытание и проверка качества поковок из легированной стали

Поскольку состав легированной стали напрямую определяет свойства конечной поковки, строгие испытания на нескольких этапах производства являются стандартной практикой. Следующие испытания регулярно проводятся на поковках из легированной стали, чтобы убедиться, что материал соответствует требованиям спецификаций:

Химический анализ

Оптическая эмиссионная спектрометрия (OES) или рентгеновская флуоресценция (XRF) используется для проверки химического состава каждой плавки легированной стали перед ковкой. Результаты должны находиться в пределах указанного диапазона состава для каждого элемента. В критических случаях анализ в ковше дополняется анализом готовой поковки.

Механические испытания

Испытание на растяжение (согласно ASTM E8 или ISO 6892) измеряет предел текучести, предел прочности при растяжении, удлинение и уменьшение площади. Испытание на удар по Шарпи (согласно ASTM E23) оценивает ударную вязкость при определенных температурах. Испытание на твердость (по Бринеллю, Роквеллу или Виккерсу) проверяет реакцию термообработки по всему поперечному сечению поковки.

Ультразвуковой контроль (UT)

Автоматизированное или ручное УЗД используется для обнаружения внутренних неоднородностей, таких как пористость, трещины или включения внутри тела поковки. Критерии приемки определяются такими стандартами, как ASTM A388 или EN 10228-3. Для крупных поковок из легированной стали, используемых в сосудах под давлением или турбинах, UT проводится при 100% объема ковки .

Магнитопорошковое тестирование (МТ)

MT обнаруживает поверхностные и приповерхностные неоднородности в ферритных легированных сталях. Поковка намагничивается, и мелкие ферромагнитные частицы обнажают трещины на поверхности. Это испытание особенно важно для поковок из легированной стали, подвергнутых механической обработке, поскольку механическая обработка может выявить подповерхностные трещины или обнажить швы, которые не были видны в состоянии грубой ковки.

Легированная сталь по сравнению с простой углеродистой сталью при ковке

Практический вопрос в любом процессе проектирования ковки заключается в том, оправданы ли дополнительные затраты на легирующие элементы по сравнению с простой углеродистой сталью. Следующее сравнение демонстрирует перспективу, основанную на данных:

Сравнение основных свойств поковок простой углеродистой стали и обычных легированных сталей
Недвижимость	Обычная углеродистая сталь (1045)	Легированная сталь (4140)	Легированная сталь (4340)
Предел прочности (Q&T)	570–700 МПа	950–1100 МПа	1200–1450 МПа
Прокаливаемость	Низкий (неглубокое затвердевание)	Средне-высокий	Очень высокий
Прочность при низкой температуре	Бедный	Хорошо	Отлично
Коррозионная стойкость	Бедный	Моderate	Моderate
Высокотемпературная прочность	Бедный above 300°C	Хорошо to 450°C	Хорошо to 450°C
Относительная стоимость материала	Самый низкий	1,5–2x простой уголь	2,5–4x простой углерод

В тех случаях, когда поковка небольшая, малонагруженная или легко заменяемая, практичным выбором может быть простая углеродистая сталь. Однако для любого компонента, отказ которого может быть катастрофическим или где уменьшение размера секции (веса) является коммерчески важным, Поковки из легированной стали deliver a cost-performance advantage это быстро компенсирует более высокую цену материала за счет уменьшения веса компонентов, увеличения срока службы и меньшей частоты технического обслуживания.

Как правильно выбрать марку легированной стали для ваших требований к штамповке

Выбор правильного состава легированной стали для проекта ковки является структурированным инженерным решением. Необходимо систематически оценивать следующие факторы:

Диапазон рабочих температур: Для окружающей среды и умеренных температур до 400°C достаточно стандартных марок Cr-Mo, таких как 4140 или F11. Для температур выше 500°C следует рассмотреть возможность использования модифицированных марок 9Cr (P91, P92) или аустенитных нержавеющих поковок.
Требуемый уровень силы: Определите минимальный предел текучести и предел прочности, требуемый конструкцией. Для пределов текучести выше 900 МПа следует выбирать никельсодержащие марки (4340, 300М) или сверхвысокопрочные легированные стали.
Толщина сечения и прокаливаемость: Поковки большего сечения требуют более высокой прокаливаемости для достижения сквозной закалки. Обычные легированные стали, такие как 4140, можно полностью закалить сечением примерно до Диаметр 75 мм ; для более крупных сечений необходимы марки с более высоким содержанием никеля или варианты, полученные методом вакуумного переплава.
Коррозионная среда: Если поковка будет подвергаться воздействию H2S, хлоридов или кислотной среды, следует рассмотреть возможность использования коррозионностойких легированных сталей с более высоким содержанием хрома или нержавеющей стали, даже если базовым механическим требованиям может соответствовать более простой сплав.
Требования к свариваемости: Более высокое содержание углерода и сплавов обычно снижает свариваемость. Если поковка из легированной стали будет сварена в процессе эксплуатации, значение углеродного эквивалента (CE) ниже 0.45 обычно направлена на предотвращение водородного растрескивания ЗТВ без обязательного предварительного подогрева.
Ударная вязкость при низких температурах: Для морских, арктических или криогенных применений необходимо указать энергию удара по Шарпи при минимальной расчетной температуре. Добавки никеля являются наиболее эффективным способом сохранения ударной вязкости при минусовых температурах в поковках из легированной стали.

Новые тенденции в составе легированной стали и технологии ковки

Область развития легированной стали не статична. Усилия в области исследований и промышленных разработок продолжают расширять границы того, чего могут достичь составы легированных сталей, что имеет важное значение для поковок из легированной стали следующего поколения.

Усовершенствованные высокопрочные низколегированные стали (AHSLA)

Эти марки достигают предела прочности выше 1000 МПа с общим содержанием сплава менее 3 %, преимущественно за счет микролегирующих добавок ниобия (0,02–0,06 %), титана (0,01–0,04 %) и ванадия (0,05–0,15 %). Механизм основан на дисперсионном твердении из мелких частиц карбидов и нитридов, которые образуются во время контролируемого охлаждения после ковки. В результате получается марка, сочетающая в себе прочность традиционной высоколегированной стали со значительно улучшенной свариваемостью и более низкой стоимостью сырья.

Термомеханическая контролируемая обработка (TMCP) поковок

TMCP объединяет ковочную деформацию с контролируемым охлаждением в единой скоординированной последовательности, заменяя традиционные циклы повторного нагрева и закалки. Для легированных сталей TMCP позволяет добиться размера зерен ниже 10 микрометров — намного тоньше, чем материал, полученный традиционной ковкой и термообработкой. Более мелкий размер зерна одновременно повышает прочность, ударную вязкость и усталостную прочность без увеличения содержания сплава, что снижает потребление энергии на термообработку до 25% в некоторых операциях ковки.

Аддитивное производство как дополнение к поковкам

Хотя аддитивное производство (АП) не может воспроизвести структуру волокон и плотность поковок из легированной стали, оно все чаще используется для изготовления заготовок почти чистой формы, которые впоследствии подвергаются ковке. Этот гибридный подход сокращает материальные отходы от Коэффициент покупки/перелета 60–70 %. Типичный для традиционной ковки, до менее 30% для сложных форм, сохраняя при этом преимущества структурной целостности процесса ковки. Порошки легированной стали для аддитивной обработки представляют собой растущий специализированный сегмент, составы которого очень похожи на признанные марки деформируемых сплавов.

Расчетное проектирование сплавов

Инструменты вычислительной термодинамики на основе CALPHAD теперь позволяют металлургам разрабатывать новые составы легированных сталей, прогнозируя фазовые диаграммы, температуры превращения и микроструктурную эволюцию до того, как будет расплавлен один килограмм стали. Такой подход значительно ускоряет цикл разработки новых марок поковок из легированной стали, сокращая время от концепции до получения квалифицированной продукции по сравнению с традиционными марками. 10–15 лет до 3–5 лет в некоторых программах.

Язык

+86-13915203580

Отправить отзыв
