Какова температура плавления стали?
1370°С – 1540°С / 2500–2800 °Ф
Сталь не плавится при одной фиксированной температуре. Поскольку сталь представляет собой сплав железа и углерода, часто в сочетании с такими элементами, как хром, никель, марганец или молибден, ее температура плавления находится в определенном диапазоне, а не на одной точной цифре. Большинство марок товарной стали начинают превращаться в жидкость где-то между 1370°C и 1540°C (от 2500°F до 2800°F) , причем точное значение меняется в зависимости от точного химического состава рассматриваемой марки.
Этот диапазон имеет гораздо большее значение, чем просто любопытство металлургов. Литейщики используют его для определения целей печи, производители используют его, чтобы понять, насколько близки их процессы сварки или резки к полному разжижению, а инженеры используют его, чтобы судить, как поведет себя конструкция, если она когда-либо подвергнется воздействию сильной жары. Изменение температуры плавления на сто градусов может изменить энергопотребление печи, выбор огнеупорной футеровки и даже марку стали, выбранную для конкретного применения.
Два родственных термина стоит разделить заранее. солид температура, при которой начинается плавление, а ликвидус температура — это температура, при которой металл полностью жидкий. Между этими двумя точками сталь находится в смешанном, частично расплавленном состоянии, которое литейщики иногда называют мягкой зоной. Решения по отливке и разливке принимаются с учетом этой зоны, поскольку слишком ранняя заливка рискует получить неполный поток, а перегрев приводит к потере энергии и может способствовать росту зерна, что ослабляет конечный продукт.
Рассмотрим практический пример. Цех по изготовлению конструкций, разрезающий стальной лист с помощью газокислородной горелки, работает с температурой пламени, значительно превышающей точку плавления, поэтому кромка отреза на короткое время разжижается и сдувается потоком кислорода. Напротив, литейный завод, заливающий блок двигателя, намеренно нагревает металл лишь на небольшой запас выше температуры ликвидуса, поскольку избыточный перегрев приводит к потере топлива и может ухудшить качество готовой отливки. Одно и то же физическое свойство, температура плавления, определяет два совершенно разных рабочих решения в зависимости от процесса.
Почему температура плавления стали так сильно различается?
Чистое железо плавится при сравнительно предсказуемой температуре 1538°C (2800°F). В тот момент, когда вводятся углерод и другие легирующие элементы, это число начинает меняться. Каждый элемент меняет кристаллическую решетку металла немного по-разному, и совокупный эффект — это то, что приводит к широкому диапазону плавления, наблюдаемому во всем семействе сталей.
Углерод
Даже небольшое увеличение содержания углерода заметно снижает температуру плавления. Увеличение содержания углерода примерно с 0,05 процента до 2,0 процента может снизить температуру плавления более чем на 100°C, поэтому высокоуглеродистые инструментальные стали обычно плавятся при более низких температурах, чем низкоуглеродистые мягкие стали.
Хром
Хром is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Ниckel
Ниckel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Марганец
Марганец is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Моlybdenum
Моlybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Сиlicon
Сиlicon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Следовые примеси также имеют значение. Сера и фосфор, оставшиеся от сырья, если их не очистить должным образом, могут снизить эффективность плавления на границах зерен и способствовать явлению, называемому горячеломкостью, когда металл становится хрупким и склонным к растрескиванию при высоких рабочих температурах даже до того, как он приблизится к температуре плавления в массе. Это одна из причин, по которой современное производство стали уделяет такое большое внимание строгому контролю уровня остаточных элементов, а не только отслеживанию первичных легирующих добавок.
Практический вывод для любого, кто выбирает материал, заключается в том, что фраза «температура плавления стали» на самом деле является сокращением для семейства тесно связанных значений. Две катушки, расположенные рядом на полу склада, одна из мягкой стали, а другая из высокоуглеродистой инструментальной стали, могут иметь температуру плавления, которая различается более чем на 100 градусов по Цельсию, хотя обе они правильно называются сталью.
Точки плавления по типу стали
В таблице ниже сгруппированы распространенные семейства сталей и диапазоны плавления, обычно связанные с каждым из них. Эти цифры отражают общие отраслевые рекомендации, а не спецификации отдельного завода, поэтому всегда сверяйте точные значения с сертифицированными данными для конкретной плавки или марки, прежде чем они станут частью критического расчета.
| Тип стали | Точка плавления (°С) | Точка плавления (°F) |
|---|---|---|
| Низкоуглеродистая (мягкая) сталь | 14:10 – 15:30 | 2570 – 2785 |
| Средне- и высокоуглеродистая сталь | 14:10 – 15:30 | 2570 – 2785 |
| Нержавеющая сталь | 1375 – 1530 гг. | 2500 – 2785 |
| Низколегированная сталь | ≈ 1432 | ≈ 2610 |
| Высоколегированная сталь | ≈ 1415 | ≈ 2600 |
| Инструментальная сталь | 14:00 – 14:25 | 2550 – 2600 |
| Конструкционная сталь | ≈ 1425 | ≈ 2600 |
Обратите внимание, как инструментальная и конструкционная сталь располагаются немного ниже чем более широкая полоса из углеродистой стали. Инструментальные стали содержат более высокое содержание углерода и дополнительные легирующие элементы, которые снижают температуру плавления, а конструкционные марки разработаны для обеспечения свариваемости и прочности, а не для выдерживания очень высоких температур в печи.
Также стоит отметить, что внутри какой-либо одной категории ассортимент распределен неравномерно. Мягкая сталь 1020 и высокоуглеродистая сталь 1095 технически являются углеродистой сталью, однако марка с более высоким содержанием углерода всегда будет располагаться ближе к нижнему концу полосы, а более бедная марка - к верхнему концу. Любой, кто определяет настройки печи для смешанной партии лома или заготовки, должен учитывать этот разброс, а не предполагать, что одна средняя температура будет одинаково подходить для каждой детали.
Как на самом деле измеряется температура плавления стали?
Цифры температуры плавления не являются результатом догадок. Металлурги и лаборатории материалов полагаются на несколько устоявшихся методов определения температур солидуса и ликвидуса для заданного состава стали.
Дифференциальный термический анализ
Небольшой образец нагревается вместе с инертным эталонным материалом и отслеживается разница температур между ними. Точка, в которой стальной образец поглощает дополнительное тепло для изменения фазы, точно определяет точки солидуса и ликвидуса.
Оптическая пирометрия
В производственных печах бесконтактные оптические пирометры считывают энергию излучения, выделяемую расплавленной или почти расплавленной сталью, для оценки температуры поверхности без непосредственного контакта датчика с металлом, что важно, учитывая, насколько быстро термопара будет расходоваться жидкой сталью.
Погружные термопары
Одноразовые расходуемые термопарные зонды погружаются непосредственно в расплавленную сталь для кратковременного считывания показаний. Каждый зонд используется один раз и выбрасывается, так как наконечник разрушается под воздействием тепла, но показания для этого единственного измерения очень точны.
Справочная информация по фазовой диаграмме
Вместо того, чтобы каждый раз измерять физический образец, инженеры часто сверяются с фазовой диаграммой железо-углерод и фазовыми диаграммами конкретных сплавов, которые отображают, как температуры солидуса и ликвидуса смещаются при изменении состава, что позволяет прогнозировать поведение плавления на основе известных химических процессов.
Производственные печи обычно сочетают в себе несколько из этих методов. Оптический пирометр непрерывного действия может отслеживать общие тенденции на протяжении плавки, а периодические погружения погружной термопары подтверждают фактическую температуру ванны в ключевых точках принятия решения, например, непосредственно перед выпуском печи.
От печи к слитку: как на самом деле плавят сталь
Понимание того, где температура плавления играет роль в производстве, помогает объяснить, почему это число рассматривается как критический рабочий параметр, а не как фоновый факт.
Электродуговая печь (ЭДП)
Стальной лом загружают в емкость с огнеупорной футеровкой и плавят с помощью электрических дуг, возникающих между большими графитовыми электродами и шихтой. Температуру ванны комфортно поднимают выше точки ликвидуса, часто в диапазоне от 1600°C до 1700°C, чтобы обеспечить полное плавление и дать время для реакций очистки перед выпуском.
Конвертерная печь (конвертер)
Моlten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
Индукционная печь
Индукционные печи, распространенные на литейных заводах, производящих небольшие партии или специальные сплавы, используют электромагнитные поля для непосредственного нагрева шихты, обеспечивая точный контроль температуры, который хорошо подходит для достижения определенной цели перегрева выше точки ликвидуса.
В каждом случае целевая температура ванны задается с учетом конкретной точки ликвидуса сплава в качестве нижней границы плюс запас по перегреву, который дает оператору рабочее время для разливки, легирующих добавок и потери температуры во время транспортировки в кристаллизатор или МНЛЗ. Слишком малый перегрев может привести к частичному затвердеванию стали еще до того, как она достигнет формы; слишком много энергии тратится впустую и может увеличить износ огнеупора.
Температура плавления в зависимости от температуры структурного разрушения
~1370–1540°С
Температура, при которой сталь физически превращается из твердого состояния в жидкое. Для достижения этой точки потребуется печь или чрезвычайно интенсивный и устойчивый источник тепла.
~500–600°С
Диапазон температур, при котором несущая сталь начинает терять достаточную прочность и больше не может безопасно выдерживать расчетную нагрузку, задолго до того, как металл почти расплавится.
Это различие является одним из наиболее неправильно понимаемых моментов в поведении стали. Стальной балке не обязательно плавиться, чтобы выйти из строя. Конструкционная сталь обычно сохраняет лишь часть своего предела текучести при комнатной температуре после прохождения примерно 500–600 ° C, поэтому инженеры противопожарной защиты сосредотачиваются на том, чтобы сталь оставалась ниже этого порога, а не ниже ее точки плавления. Архитектор или инженер, проектирующий огнестойкость, работает с совершенно другим количеством людей, чем литейщик, заливающий расплавленную сталь в форму.
Загрузка тоже меняет картинку. Слегка нагруженный элемент может выдержать более высокие температуры, чем сильно нагруженный, прежде чем он деформируется, поэтому точная температура разрушения для любого данного структурного элемента зависит от того, какой вес он несет по отношению к его номинальной грузоподъемности, а не от одного универсального числа.
Этот разрыв между температурой плавления и функциональным разрушением также объясняет, почему сталь часто описывается как постепенно теряющая прочность, а не разрушающаяся сразу. При температуре примерно от 200°C до 300°C большинство углеродистых сталей сохраняют почти всю свою прочность при комнатной температуре. Отсюда вверх кривая прочности изгибается вниз с возрастающей скоростью, поэтому разница между 500°C и 600°C имеет гораздо большее значение для структурных расчетов, чем тот же самый зазор в сто градусов при комнатной температуре.
Температура плавления стали при ковке и производстве
Температура плавления — не самое важное число в кузнечном цеху. Важно то, Температурное окно ковки , полоса, которая удобно располагается ниже диапазона плавления, поэтому металл достаточно горячий, чтобы его можно было изменить с помощью ковки или прессования, но никогда не приближается к разжижению.
Нагрев заготовки
Стальную заготовку нагревают в печи до диапазона горячей обработки, который обычно составляет от 1100°C до 1250°C (примерно от 2000°F до 2300°F) для многих марок углерода и сплавов, что значительно ниже диапазона плавления, показанного ранее в этой статье.
Замачивание для равномерной температуры
Заготовку выдерживают при температуре достаточно долго, чтобы тепло равномерно проникло через ее поперечное сечение, избегая ситуации, когда поверхность пригодна для обработки, но сердцевина все еще сравнительно холодная и устойчива к деформации.
Стальная поковка под давлением
Молоты, прессы или прокатное оборудование придают размягченной, но все еще твердой стали желаемую форму. Нахождение ниже температуры плавления сохраняет структуру зерен неповрежденной и является одной из причин, почему кованые детали ценятся за прочность по сравнению с литыми аналогами.
Контролируемое охлаждение
После формования деталь контролируемым образом охлаждается, иногда с последующей термообработкой, чтобы сохранить механические свойства, для достижения которых был разработан процесс ковки.
Понимание разницы между температурой ковки и температурой плавления во многом объясняет, почему ковочное оборудование спроектировано таким, какое оно есть. Средства управления печью, пирометры и процедуры выдержки позволяют безопасно удерживать заготовку внутри ковочного окна. Если выйти за пределы этого окна и сдвинуться к диапазону плавления, резко возрастет риск обгорания стали, крупнозернистой структуры и растрескивания во время формовки. Это одна из причин, по которой опытные цеха рассматривают данные о температуре плавления не как рабочую цель, а как жесткий потолок, от которого следует держаться подальше во время любого процесса горячей обработки.
Горячая ковка против холодной ковки

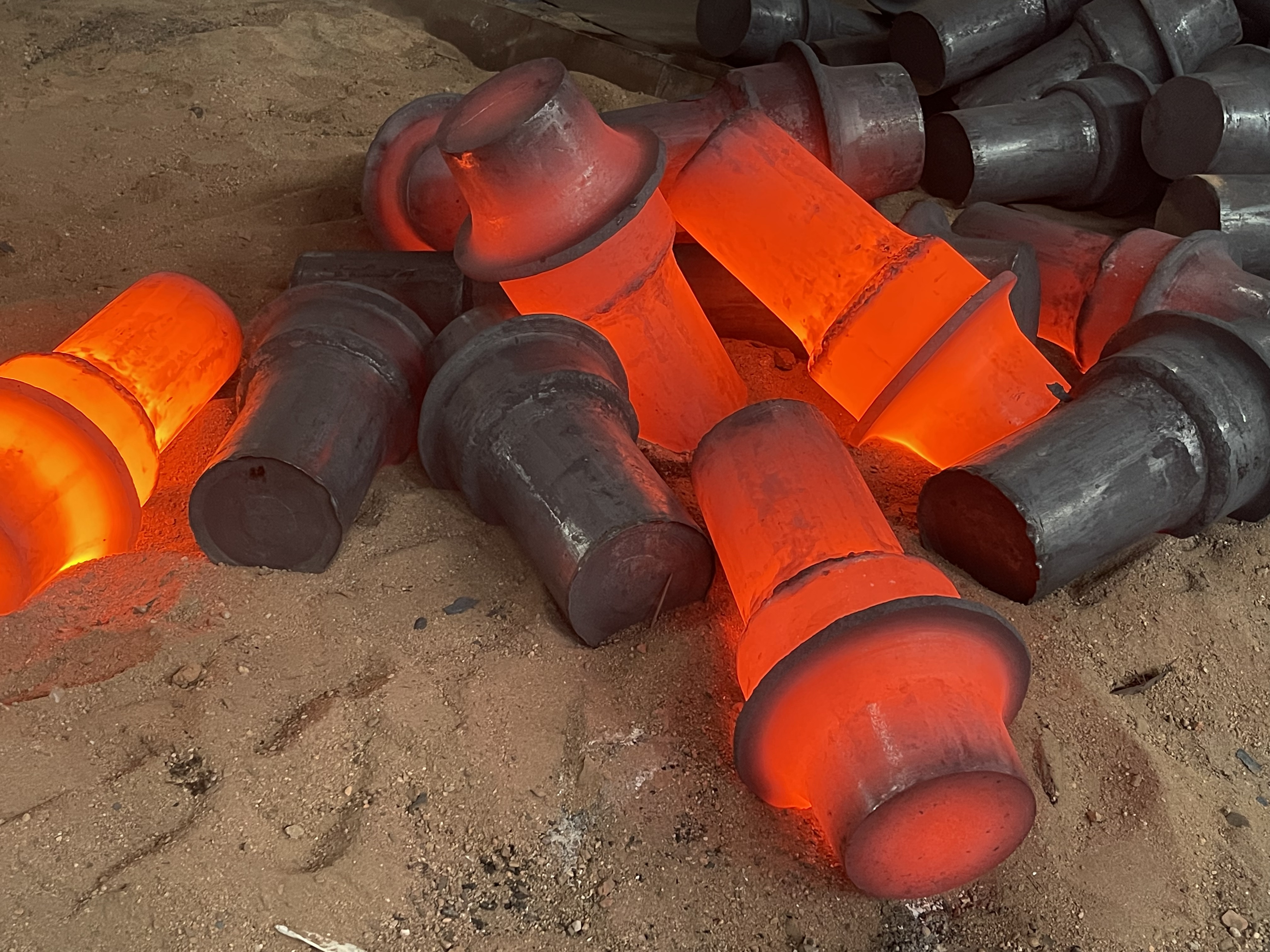

Большая часть ковки стали происходит горячей, в описанном выше температурном окне, поскольку нагретая сталь деформируется с гораздо меньшей силой, чем сталь при комнатной температуре, и рекристаллизуется во время работы, избегая накопления внутреннего напряжения. Холодная ковка, напротив, формирует сталь при комнатной температуре или близкой к ней, полагаясь на пластичность металла, а не на тепло. Холодная ковка не имеет прямого отношения к обсуждению температуры плавления, но об этом стоит упомянуть, поскольку выбор между горячей и холодной ковкой сам по себе частично обусловлен тем, как изменяются свойства данной марки стали по мере того, как она приближается к своим термическим пределам или остается вдали от них.
Распространенные дефекты, связанные с перегревом во время ковки
Когда оператор печи позволяет заготовке приближаться слишком близко к диапазону плавления, обычно появляется несколько предсказуемых дефектов. Рост зерен приводит к грубой внутренней структуре, которая снижает прочность. Начинающееся плавление на границах зерен, иногда называемое горением, может необратимо повредить материал, даже если основная часть куска никогда не разжижается. Образование окалины ускоряется с повышением температуры, что приводит к потере материала и усложняет последующую отделку. Раннее распознавание этих признаков является одной из причин, почему контроль и мониторинг температуры в печи остаются в центре внимания при ковке.
Температура плавления при сварке и резке по сравнению с ковкой
Сварка и термическая резка находятся на противоположном конце температурного спектра от ковки. Там, где при ковке намеренно избегают диапазона плавления, сварка зависит от его достижения, по крайней мере локально, для соединения двух кусков стали вместе.
Во время дуговой сварки температура непосредственной сварки обычно значительно превышает температуру плавления основной стали, поскольку сама дуга горит при температуре в несколько тысяч градусов, а локализованный перегрев помогает обеспечить полное сплавление основного металла и присадочного материала. Это узкое, сильно локализованное явление, в отличие от плавки в печи, при которой вся шихта доводится до температуры. Окружающий основной металл на небольшом расстоянии от сварочной ванны может все еще иметь температуру, близкую к комнатной, поэтому сварка приводит к резким температурным градиентам и поэтому контроль подвода тепла и скорости охлаждения так важен для качества сварки.
Процессы термической резки, такие как кислородно-топливная резка и плазменная резка, работают аналогично: узкий разрез стали проходит точку плавления, поэтому ее можно выбрасывать в виде расплавленного шлака, в то время как окружающая пластина остается практически неизменной структурно, за исключением узкой зоны термического влияния.
Чем температура плавления стали отличается от температуры плавления других металлов
Размещение стали рядом с другими распространенными промышленными металлами помогает понять ее поведение при плавлении, особенно для тех, кто выбирает между материалами для применения при высоких температурах.
| Металл | Точка плавления (°С) | Точка плавления (°F) |
|---|---|---|
| Ведущий | ≈ 327 | ≈ 621 |
| Цинк | ≈ 420 | ≈ 788 |
| Алюминий | ≈ 660 | ≈ 1221 |
| Медь | ≈ 1085 | ≈ 1985 г. |
| Чистое железо | ≈ 1538 | ≈ 2800 |
| Сталь (общий ассортимент) | 1370 – 1540 гг. | 2500 – 2800 |
| Титан | ≈ 1668 г. | ≈ 3034 |
| вольфрам | ≈ 3422 | ≈ 6192 |
Сталь удобно располагается над алюминием и медью, что объясняет, почему для плавления алюминия и меди требуется гораздо меньше энергии в печи, и они обычно используются там, где более низкие температуры обработки являются преимуществом. Титан плавится при заметно более высокой температуре, чем большинство марок стали, а вольфрам занимает отдельную категорию, поэтому вольфрам выбирают для нитей и компонентов, которые должны выдерживать экстремальные, продолжительные температуры, которые могут полностью разжижать сталь.
Интересно, что температура плавления стали близка, а в большинстве составов сплавов немного ниже, чем у чистого железа. Это согласуется с общим металлургическим принципом, согласно которому легирование элемента почти всегда снижает его температуру плавления по сравнению с чистым основным металлом, и эта закономерность справедлива для большинства распространенных систем сплавов, а не только для стали.
Распространенные заблуждения о температуре плавления стали
Сталь имеет одну точную точку плавления, точно так же, как вода замерзает ровно при нуле градусов по Цельсию.
РеальностьСталь — это сплав, поэтому она плавится в диапазоне, определяемом ее температурами солидуса и ликвидуса, которые меняются в зависимости от состава, а не имеют одно фиксированное число.
Стальная конструкция становится опасной только тогда, когда она начинает плавиться.
РеальностьКонструкционная сталь теряет большую часть своей несущей способности при температуре от 500°C до 600°C, что на сотни градусов ниже диапазона плавления, поэтому риск отказа возрастает задолго до того, как металл приблизится к жидкому состоянию.
Нержавеющая сталь всегда имеет более высокую температуру плавления, чем простая углеродистая сталь, поскольку это материал премиум-класса.
РеальностьЭти два диапазона существенно перекрываются, и в зависимости от конкретных сравниваемых марок некоторые углеродистые стали могут иметь более высокую температуру плавления, чем некоторые марки нержавеющей стали.
Ковка требует нагрева стали, близкой к температуре ее плавления, чтобы сделать ее достаточно мягкой для придания формы.
РеальностьКовка намеренно остается значительно ниже диапазона плавления, обычно на 100–300 ° C ниже, поскольку работа слишком близко к разжижению повреждает зеренную структуру и увеличивает риск растрескивания.
Часто задаваемые вопросы
При какой температуре плавится сталь по Цельсию?
Большинство коммерческих марок стали плавятся где-то между 1370°C и 1540°C, причем точная цифра зависит от содержания углерода и присутствия других легирующих элементов, таких как хром, никель или марганец.
При какой температуре плавится сталь по Фаренгейту?
В градусах Фаренгейта тот же диапазон соответствует примерно от 2500°F до 2800°F, опять же несколько смещаясь в зависимости от конкретной марки и содержания в ней легирующих добавок.
Отличается ли температура плавления нержавеющей стали от температуры плавления углеродистой стали?
Эти два диапазона существенно пересекаются. Нержавеющая сталь обычно имеет температуру между 1375°C и 1530°C, тогда как углеродистая сталь обычно находится в диапазоне от 1410°C до 1530°C, поэтому разница между конкретной нержавеющей сталью и определенной маркой углерода обычно меньше, чем люди ожидают.
Почему конструкционная сталь разрушается при пожаре задолго до того, как расплавится?
Несущая способность резко падает, когда сталь достигает температуры примерно от 500°C до 600°C, что намного ниже ее диапазона плавления. В этот момент сталь все еще твердая, но она потеряла слишком много прочности, чтобы продолжать выдерживать расчетную нагрузку.
В чем разница между температурой плавления и температурой ковки?
Точка плавления — это точка, при которой сталь становится полностью жидкой. Температура ковки — это нижний рабочий диапазон, обычно от 1100°C до 1250°C для многих марок, выбранный специально для того, чтобы оставаться вдали от диапазона плавления, сохраняя при этом металл достаточно мягким для изменения формы.
Повышает или понижает добавление углерода температуру плавления стали?
Добавление углерода снижает температуру плавления. Более высокое содержание углерода снижает диапазон плавления, что является одной из причин, почему высокоуглеродистые инструментальные стали обычно плавятся при несколько более низких температурах, чем мягкая сталь с очень низким содержанием углерода.
Почему температура плавления стали указывается в виде диапазона, а не одного числа?
Сталь — это сплав, а не чистый элемент, поэтому у нее нет единой фиксированной температуры плавления, как у чистого железа. Точные температуры солидуса и ликвидуса меняются в зависимости от конкретного сочетания углерода и легирующих элементов в каждой марке.
Насколько горячей становится сварочная ванна по сравнению с температурой плавления стали?
Типичная сварочная ванна для дуговой сварки работает при температуре, значительно превышающей диапазон объемного плавления основной стали, часто около 1600°C или выше в непосредственной зоне дуги, поскольку процесс требует достаточного перегрева, чтобы обеспечить полное плавление основного металла и присадочного материала.
Изменяется ли температура плавления стали в зависимости от давления или высоты?
Точка плавления немного меняется в зависимости от давления в строгом термодинамическом смысле, но этот эффект достаточно мал при нормальных атмосферных условиях, поэтому он не является практическим фактором для повседневных операций в печи, ковки или сварки.
