Что такое сплав стали: состав, типы и поковки

Что такое сплав стали — прямой ответ

Сталь по своей сути представляет собой сплав железа и углерода, где содержание углерода обычно колеблется от от 0,02% до 2,14% по массе . Однако когда люди спрашивают: «Какой сплав стали?», они часто имеют в виду легированную сталь — категорию стали, которая выходит за рамки простой углеродистой стали за счет включения одного или нескольких дополнительных легирующих элементов, таких как хром, никель, молибден, ванадий, марганец, кремний или вольфрам. Эти дополнительные элементы намеренно вводятся для улучшения определенных механических, физических или химических свойств, которых невозможно достичь в одиночку.

С практической точки зрения легированная сталь делится на две большие категории: низколегированная сталь , где общее содержание легирующих веществ ниже 8%, и высоколегированная сталь , где общее содержание легирующих веществ превышает 8%. Нержавеющая сталь, инструментальная сталь и быстрорежущая сталь относятся к категории высоколегированных. Конкретное сочетание и концентрация легирующих элементов напрямую определяют прочность, твердость, ударную вязкость, коррозионную стойкость и свариваемость стали.

Одним из наиболее промышленно значимых применений легированной стали является производство Поковки из легированной стали — компоненты, сформированные с помощью сжимающих усилий, которые обеспечивают превосходную зернистую структуру и механические свойства по сравнению с отливками или обработанными прутьями. Поэтому понимание состава легированной стали неотделимо от понимания того, как эти поковки разрабатываются и применяются в различных отраслях.

Основные легирующие элементы в стали и их роль

Каждый легирующий элемент, добавляемый в сталь, служит определенной металлургической цели. Следующая разбивка охватывает наиболее часто используемые элементы и конкретные свойства, которые они придают:

Хром (Cr)

Хром добавляется в количествах от от 0,5% до 30% в зависимости от приложения. При концентрации выше 10,5% он образует пассивный оксидный слой на поверхности стали, образуя то, что мы знаем как нержавеющую сталь. В более низких концентрациях хром улучшает прокаливаемость, износостойкость и жаропрочность. Такие марки, как АИСИ 4140 и 4340, содержат хром в качестве ключевого элемента, и они являются одними из наиболее часто используемых марок для поковок из легированной стали, предназначенных для несущих нагрузок.

Никель (Ni)

Никель повышает прочность, особенно при низких температурах, что делает его незаменимым для криогенных применений и оборудования, работающего в арктических условиях. Обычно используется между 1% и 9% никель также улучшает коррозионную стойкость и помогает сохранить пластичность после закалки. Сталь марки 9Ni, содержащая около 9% никеля, широко используется для изготовления резервуаров для хранения сжиженного природного газа (СПГ), работающих при температуре до -196°C.

Молибден (Мо)

Даже в небольших количествах — обычно от 0,15% до 0,30% — молибден значительно улучшает прокаливаемость, сопротивление ползучести при повышенных температурах и устойчивость к питтинговой коррозии. В хромомолибденовых (CrMo) сталях, которые являются стандартными материалами для изготовления труб высокого давления и поковок из легированной стали в секторе энергетики, молибден имеет решающее значение для долгосрочной структурной целостности при термоциклировании.

Ванадий (V)

Ванадий используется в концентрациях обычно ниже 0,2% , однако его эффект по переработке зерна значителен. Он образует мелкие карбиды и нитриды, которые скрепляют границы зерен, что приводит к более тонкой микроструктуре и повышению усталостной прочности. Модифицированные ванадием марки обычно используются в кованых коленчатых валах, шатунах и заготовках шестерен, где усталостная долговечность имеет первостепенное значение.

Марганец (Mn)

Марганец присутствует практически во всех сталях, обычно между 0,3% и 1,6% . Он действует как раскислитель, соединяется с серой, предотвращая ломкость при нагревании, а также увеличивает прочность и прокаливаемость. Стали с более высоким содержанием марганца, такие как сталь Гадфилда с содержанием Mn около 12–14%, демонстрируют исключительные характеристики деформационного упрочнения, что делает их пригодными для ударостойких изделий, таких как горное оборудование и железнодорожные переезды.

Кремний (Si)

Кремний в первую очередь является раскислителем, но также повышает прочность и твердость. В пружинных и электротехнических сталях содержание кремния может достигать 4,5% , где он значительно снижает магнитные потери и повышает удельное электрическое сопротивление. В конструкционных легированных сталях содержание кремния обычно контролируют в пределах от 0,15% до 0,35%.

Вольфрам (W) и кобальт (Co)

Вольфрам образует стабильные карбиды, сохраняющие твердость при повышенных температурах — до 600°С и выше — что делает его незаменимым при обработке быстрорежущих инструментальных сталей, таких как М2 и Т1. Кобальт еще больше повышает твердость в горячем состоянии и используется в сочетании с вольфрамом в режущих инструментах премиум-класса.

Распространенные марки легированной стали и их составы

В таблице ниже приведены несколько широко используемых марок легированной стали, их номинальный состав и основные области применения, особенно в отношении поковок из легированной стали:

Что отличает поковки из легированной стали от других форм

Когда легированная сталь обрабатывается ковкой, а не литьем, прокаткой или механической обработкой заготовки, полученный компонент демонстрирует принципиально иную внутреннюю структуру. Ковка обрабатывает металл под действием сжимающей силы, горячей или холодной, что позволяет достичь нескольких важных металлургических результатов:

• Очистка зерна: В процессе ковки крупные литые зернистые структуры разрушаются на мелкие равноосные зерна. Более мелкое зерно означает более высокую прочность и лучшую усталостную прочность. В поковках из легированной стали это усиливается элементами, измельчающими зерно, такими как ванадий и ниобий.
• Выравнивание потока зерна: Когда легированную сталь куют до почти готовой формы, поток зерен повторяет контур детали, а не разрезается при механической обработке. Такая направленная структура зерен значительно повышает прочность на разрыв и усталостную долговечность в направлении основного напряжения — решающее преимущество для таких компонентов, как коленчатые валы, шатуны и фланцы.
• Устранение внутренних пустот: Горячая ковка при температурах обычно от 1100°C до 1250°C закрывает любую внутреннюю пористость или усадочные полости, которые могли образоваться во время затвердевания исходного слитка, в результате чего получается однородный и плотный продукт.
• Улучшенная ударопрочность: Сочетание мелкозернистой структуры и направленного потока волокон в поковках из легированной стали приводит к получению значений ударной вязкости по Шарпи с V-образным надрезом, которые можно на 30–50 % выше чем эквивалентные отливки, испытанные в поперечном направлении.

Например, поковка из AISI 4340, термически обработанная до предела прочности 1000 МПа, может демонстрировать энергию удара по Шарпи более 80 Дж при комнатной температуре, тогда как отливка аналогичного состава и термической обработки может достигать только 50–60 Дж в идентичных условиях. Эта разница не просто академическая — в критически важных для безопасности приложениях она определяет, выживет ли компонент в условиях перегрузки или выйдет из строя катастрофически.

Процесс ковки легированной стали — от заготовки до готовой детали

Производство высококачественных поковок из легированной стали требует тщательного контроля каждого этапа производственного процесса. Ниже приведена типичная последовательность производства деталей из легированной стали горячей ковки:

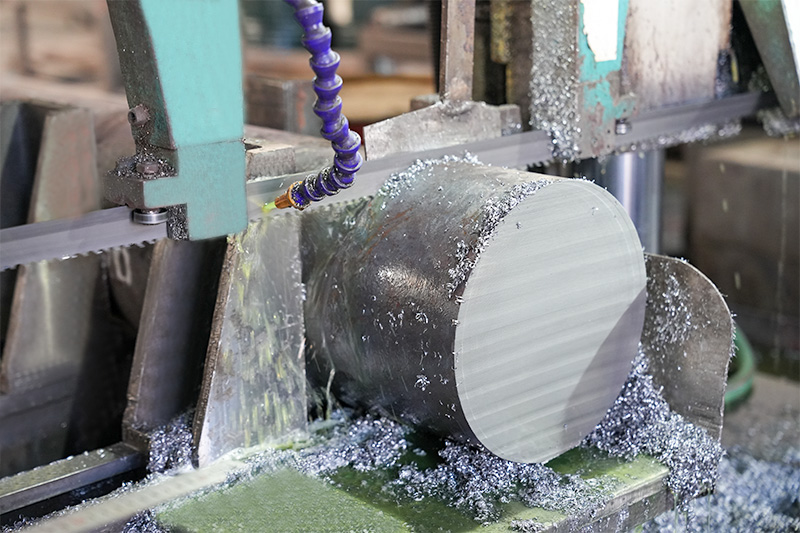

1. Выбор сырья и сертификация: Заготовки или слитки легированной стали поступают от сталелитейных заводов с документально подтвержденной теплохимией, подтверждающей, что все концентрации легирующих элементов соответствуют спецификациям. Ультразвуковой контроль поступающей заготовки является стандартной практикой для ответственных применений.
2. Отопление: Заготовки нагревают в газовых или электрических печах до соответствующей температуры ковки, обычно между 1100°С и 1250°С для большинства низколегированных марок. Точный контроль температуры предотвращает обезуглероживание поверхностного слоя и обеспечивает равномерную пластичность по сечению.
3. Кузнечные операции: В зависимости от геометрии и требуемого потока зерна заготовка может быть подвергнута высадке, вытяжке или прессованию в закрытых штампах. Крупные поковки из легированной стали, такие как фланцы сосудов под давлением с диаметром отверстия более 500 мм, обычно производятся на гидравлических прессах размером от Производительность от 2000 до 10 000 тонн .
4. Контролируемое охлаждение: После ковки контролируемое охлаждение — на воздухе, в печи или под изолирующими слоями — предотвращает образование твердого мартенсита, который может расколоть деталь или создать остаточные напряжения, непригодные для последующей термообработки.
5. Термическая обработка: Большинство поковок из легированной стали подвергаются аустенитизации, закалке и отпуску (QT) для достижения окончательных технических характеристик механических свойств. Температура аустенизации, закалочная среда (вода, масло или полимер), а также температура и время отпуска являются критическими переменными. Например, поковки AISI 4140, предназначенные для трубной продукции нефтяной промышленности (OCTG), обычно подвергаются отпуску между 540°С и 650°С для достижения необходимого баланса прочности и жесткости.
6. Неразрушающий контроль (NDT): Готовые поковки перед поставкой подвергаются ультразвуковому контролю (UT), магнитопорошковому контролю (MPI) или проникающему контролю (DPI) для проверки внутренней и поверхностной целостности.
7. Механические испытания и сертификация: Испытательные кольца или удлинения, выкованные заодно с компонентом, подвергаются механической обработке для испытаний на растяжение, твердость и удар. Результаты документируются в протоколе испытаний материала (MTR), который сопровождает поковку заказчику.

Отрасли промышленности, которые в значительной степени полагаются на поковки из легированной стали

Спрос на поковки из легированной стали обусловлен отраслями, где структурная целостность не подлежит обсуждению и где отказ влечет за собой серьезные последствия — будь то экономические, экологические или с точки зрения безопасности человека. Наиболее значительными потребителями являются следующие отрасли:

Нефть и газ

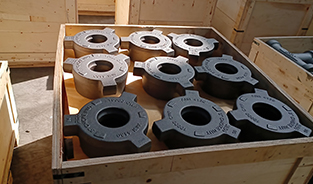

Устьевое оборудование, корпуса «елочных елок», задвижки, фланцы и подводные соединители обычно изготавливаются из поковок из легированной стали. Такие оценки, как F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V), а также низкотемпературные марки, такие как F8 и F44, указаны в соответствии с ASTM A182 для фланцев и фитингов, работающих под высоким давлением и при повышенных или отрицательных температурах. Сочетание химического состава сплава и процесса ковки гарантирует, что эти компоненты выдерживают устьевое давление, превышающее 15 000 фунтов на квадратный дюйм, и противостоят водородному растрескиванию (HIC) в кислых средах эксплуатации.

Аэрокосмическая и оборонная промышленность

Компоненты шасси, элементы конструкции планера, валы двигателей и детали системы вооружения производятся в виде поковок из легированной стали из таких марок, как AISI 4340, 300M (модифицированная 4340 с добавками ванадия и кремния) и мартенситностареющих сталей. Требования к предельной прочности на разрыв для этих применений обычно превышают 1700 МПа , со строгими минимумами вязкости разрушения. Процесс ковки здесь имеет важное значение, поскольку ни один процесс литья не может надежно обеспечить необходимое сочетание прочности и ударной вязкости на этих уровнях.

Производство электроэнергии

Роторы паровых турбин, валы генераторов, корпуса сосудов под давлением и диски турбин как на традиционных тепловых, так и на атомных электростанциях относятся к числу крупнейших и наиболее требовательных поковок из легированной стали, производимых. Одна большая поковка ротора турбины может весить более 100 тонн и требуют недель контролируемого охлаждения и термообработки после ковки. Такие материалы, как сталь CrMoV (например, 1Cr-1Mo-0,25V) и марки никель-хром-молибден-ванадий (NiCrMoV), отличаются длительным сопротивлением ползучести при температуре пара до 565 ° C и устойчивостью к отпускному охрупчиванию.

Автомобильный и тяжелый транспорт

В автомобильном секторе поковки из легированной стали широко используются для изготовления компонентов трансмиссии — коленчатых валов, шатунов, распределительных валов, трансмиссионных шестерен и поворотных кулаков. Среднеуглеродистые сплавы, такие как AISI 4140, 4340 и 8620 являются наиболее распространенным выбором. Современные микролегированные поковочные стали (содержащие небольшие добавки ниобия, ванадия или титана) получили распространение, поскольку они достигают достаточной прочности за счет контролируемой термомеханической обработки, не требуя отдельной операции закалки и отпуска, что снижает производственные затраты и энергопотребление.

Горное и строительное оборудование

Приводные валы, гусеницы бульдозеров, наконечники гидроцилиндров и пальцы ковша для карьерных экскаваторов и экскаваторов обычно изготавливаются в виде крупных поковок из легированной стали. Эти компоненты испытывают высокие циклические нагрузки в сочетании с абразивным износом и периодическими ударными нагрузками. Сплавы, обеспечивающие высокую поверхностную твердость после термообработки — обычно Значения твердости по Бринеллю от 300 до 400 HB. — предпочтительны из-за износостойкости, при этом сохраняется достаточная прочность сердечника, чтобы противостоять разрушению при ударе.

Стандарты и спецификации, регулирующие поковки из легированной стали

Международные стандарты определяют как пределы химического состава, так и требования к механическим свойствам поковок из легированной стали, используемых в регулируемых отраслях. Покупатели и инженеры должны понять, какой стандарт применяется к их применению, прежде чем выбирать материал. К наиболее широко цитируемым стандартам относятся:

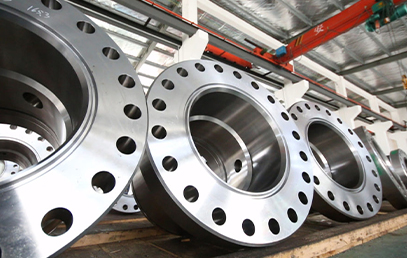

• АСТМ А182: Стандартные спецификации для фланцев труб из кованых или катаных сплавов и нержавеющей стали, кованых фитингов и клапанов для работы при высоких температурах. Охватывает марки F5, F9, F11, F22, F91 и многие другие по обозначениям CrMo.
• АСТМ А336: Охватывает стальные поковки для деталей, работающих под давлением и при высоких температурах, используемых для сосудов, клапанов и фитингов в энергетике и химической обработке.
• АСТМ А508: Поковки из закаленной и отпущенной вакуумной обработки углеродистой и легированной стали для сосудов под давлением, которые широко используются в сосудах под давлением для атомной энергетики.
• ЭН 10250: Европейский стандарт на стальные поковки в открытых штампах для общетехнических целей, включая детали из нелегированных сталей, легированных специальных сталей и нержавеющих сталей.
• ISO 9606 и AS 1085: Региональные стандарты, регулирующие квалификацию штамповки легированной стали на конкретных национальных рынках.
• NACE MR0175/ISO 15156: Не является стандартом на ковку как таковой, но определяет требования к компонентам из легированной стали, используемым в средах, содержащих сероводород (H₂S), включая пределы твердости, критически важные для поковок, работающих в кислой среде нефти и газа.

Для многих критически важных приложений указания только стандарта недостаточно. Дополнительные требования, такие как Приложение S1 (испытание по Шарпи при низкой температуре) , ультразвуковой контроль в соответствии с ASTM A388 или испытания с моделированием PWHT — добавляются в заказ на поставку для устранения рисков, связанных с конкретным применением, которые базовый стандарт не полностью покрывает.

Механические свойства: сравнение поковок из легированной стали

Механические свойства поковок из легированной стали варьируются в очень широком диапазоне в зависимости от марки, условий термообработки и размера сечения. В следующей таблице представлены репрезентативные данные о свойствах обычно кованых марок легированной стали в закаленном и отпущенном состоянии:

Важной концепцией для пользователей поковок из легированной стали является Эффект размера раздела . По мере увеличения поперечного сечения поковки сердцевина детали остывает во время закалки медленнее, что приводит к более низким значениям твердости и прочности по сравнению с поверхностью. Это характеризуется прокаливаемостью, обычно измеряемой с помощью теста Джомини на закалку. Сплавы с более высокой прокаливаемостью (например, AISI 4340 по сравнению с AISI 4140) более стабильно сохраняют твердость в более крупных секциях, поэтому 4340 является предпочтительным выбором для поковок тяжелого сечения, таких как валы большого диаметра и толстые диски.

Варианты термообработки поковок из легированной стали

Термическая обработка — это процесс, при котором химический состав стали преобразуется в окончательные механические свойства поковки. Различные способы обработки дают совершенно разные профили свойств одной и той же марки легированной стали:

Нормализация

Нагрев до 870–950 °С и охлаждение на воздухе улучшают зеренную структуру и снимают внутренние напряжения в процессе ковки. Поковки из нормализованной легированной стали имеют умеренную прочность и достаточную ударную вязкость, но обычно не используются в сложных конструкциях, где требуются свойства закалки и отпуска.

Закалка и отпуск (QT)

Наиболее распространенная термическая обработка конструкционных поковок из легированной стали. Аустенитизация (обычно 840°С–880°С для большинства марок CrMo), быстрая закалка в масле или воде с образованием мартенсита с последующим отпуском при контролируемой температуре для разложения хрупкого мартенсита в более прочную структуру отпущенного мартенсита. Температура отпуска является основным рычагом регулирования баланса прочности и вязкости: более высокие температуры отпуска снижают прочность, но увеличивают ударную вязкость и пластичность.

Отжиг

Полный отжиг (нагрев выше Ac3 и охлаждение в печи) обеспечивает самое мягкое и легко обрабатываемое состояние, что полезно для поковок, требующих обширной последующей механической обработки перед окончательной термообработкой. Сфероидизирующий отжиг, используемый для высокоуглеродистых легированных сталей, таких как 52100, преобразует карбиды в сферические частицы, максимизируя обрабатываемость и стабильность размеров перед закалкой.

Цементация и цементация

Для шестерен, распределительных валов и обойм подшипников, изготовленных из низкоуглеродистых марок, таких как AISI 8620, цементация (газовая или вакуумная) приводит к введению углерода в поверхностный слой на глубину, обычно от 0,8 мм до 2,0 мм с последующей закалкой и низкотемпературным отпуском. В результате получается твердая поверхность (60–63 HRC) с прочным, устойчивым к усталости сердечником — сочетание, необходимое для применений, в которых преобладают контактные напряжения.

Послесварочная термообработка (PWHT)

Поковки из легированной стали, которые свариваются в готовые сборки, особенно в сосудах под давлением и трубопроводах, обычно требуют PWHT для снятия напряжений в зоне термического влияния сварного шва и восстановления ударной вязкости. Для марок CrMo температуры PWHT точно указаны в таких нормах, как ASME Раздел VIII, обычно в диапазоне от 650°С до 760°С , выдерживается минимальное время в зависимости от толщины среза.

Легированная сталь против углеродистой стали против нержавеющей стали — разъяснение различий

Понимание того, какой сплав стали указывается, требует ясности в границах между различными категориями сталей, которые на практике часто путают:

Выбор между этими категориями поковки является фундаментальной проблемой инженерной экономики. В большинстве случаев поковки из низколегированной легированной стали обеспечивают наилучший баланс стоимости, механических характеристик и обрабатываемости. Поковки из нержавеющей стали выбираются только тогда, когда требования к коррозии или гигиенические требования действительно оправдывают значительную надбавку к затратам - обычно От 3× до 6× стоимости материала по сравнению с низколегированной маркой сопоставимой прочности.

Контроль качества и проверка поковок из легированной стали

Процесс обеспечения качества поковок из легированной стали в критически важных для безопасности областях является комплексным и многоуровневым. Надежная программа проверок обычно охватывает следующие области:

• Обзор теплового анализа: Анализ ковша и анализ продукции сталелитейного завода проверяются на соответствие пределам состава, установленным применимым стандартом. Критические элементы, такие как фосфор и сера, сохраняются ниже 0,025% и 0,015% соответственно, для высококачественных поковок, поскольку эти элементы сегрегируются по границам зерен и снижают ударную вязкость.
• Проверка размеров: Поковки проверяются по чертежу на определенных этапах — размеры в исходном состоянии, размеры при черновой обработке и размеры при окончательной обработке — с использованием калиброванных измерительных инструментов, оборудования КИМ или 3D-сканирования для сложных геометрических форм.
• Проверка твердости: Твердость по Бринеллю или Роквеллу измеряется на поковке в нескольких местах после термообработки, чтобы проверить равномерность реакции и подтвердить достижение диапазона свойств. Для крупных поковок могут потребоваться измерения твердости по поперечному сечению.
• Ультразвуковой контроль (УЗК): УЗК с прямым и наклонным лучом используется для обнаружения внутренних включений, нахлестов, швов или трещин, не видимых с поверхности. Для критически важных компонентов требуется 100% объемное покрытие с такими же жесткими критериями отклонения, как эквивалентные размеры отверстий с плоским дном (FBH) 3 мм или меньше .
• Магнитопорошковый контроль (MPI): Применяется для обнаружения поверхностных и приповерхностных неоднородностей. MPI особенно эффективен для легированной стали из-за ее ферромагнитной природы, обеспечивая высокочувствительный метод для выявления нахлестов при ковке, закалочных трещин и поверхностных швов.
• Разрушающий контроль с помощью испытательных блоков: Образцы на растяжение, ударные образцы по Шарпи и образцы на вязкость разрушения (если того требует спецификация) изготавливаются из специальных испытательных образцов, которые прошли ту же термическую историю, что и производственная поковка. Результаты испытаний документируются в протоколе испытаний материала (MTR), который представляет собой запись прослеживаемости поковки.

Проверка третьей стороной признанным инспекционным органом, таким как DNV, Bureau Veritas, Lloyd's Register или TÜV, является стандартной практикой для поковок из легированной стали, предназначенных для ядерных, морских или других регулируемых применений, обеспечивая независимую проверку того, что процессы производителя и результаты испытаний соответствуют заявленным требованиям.

Новые тенденции в легированной стали и технологии ковки

Область легированной стали и поковок из легированной стали не статична. Несколько важных событий меняют ландшафт выбора материалов, методов производства и границ применения:

Микролегированные (HSLA) ковочные стали

Высокопрочные низколегированные стали (HSLA) достигают прочности, сравнимой с закаленными и отпущенными марками, за счет контролируемой термомеханической обработки и микродобавок ниобия ( 0,03–0,05 % Nb ), ванадий и титан. В автомобильной ковке это позволило исключить этап закалки и отпуска шатунов и коленчатых валов, что позволило снизить потребление энергии, время цикла и деформацию. Дисперсионное твердение при контролируемом охлаждении обеспечивает предел текучести 600–900 МПа без отдельной стадии термической обработки.

Усовершенствованные высокопрочные стали для ветроэнергетики

Главные валы и корпуса сателлитов морских ветряных турбин представляют собой растущий сектор спроса на крупные поковки из легированной стали. Эти компоненты требуют высокой прочности при температурах до −40°C в сочетании с длительным усталостным сроком службы при нагрузке переменной амплитуды. Специальные марки с оптимизированным химическим составом CrNiMo и контролируемой обработкой серой (добавки редкоземельных элементов или кальция) были разработаны специально для удовлетворения требований 20 лет расчетного срока службы требования этих приложений.

Моделирование процесса ковки

Программное обеспечение для анализа методом конечных элементов (FEA), такое как DEFORM, Simufact и QForm, теперь регулярно используется для моделирования течения металла, заполнения матрицы, распределения деформации и изменения температуры во время ковки деталей из легированной стали. Это позволяет инженерам-технологам оптимизировать геометрию штампа, последовательность штамповки и коэффициенты обжатия перед первыми физическими испытаниями, снижая процент брака и сокращая сроки разработки сложных поковок из легированной стали. Совмещенные модели микроструктуры также могут прогнозировать изменение размера зерна и поведение фазовых превращений во время ковки и последующей термообработки.

Хранение водорода и применение топливных элементов

Рост водородной экономики стимулирует спрос на поковки из легированной стали, которые могут противостоять водородному охрупчиванию — особенно сложному механизму деградации, при котором атомарный водород диффундирует в стальную решетку и снижает пластичность и вязкость разрушения. Марки с пониженным содержанием углерода, контролируемым размером зерна и отпущенной мартенситной или бейнитной микроструктурой определяются для сосудов под давлением и компонентов трубопроводов с водородом, при этом методы оценки механики разрушения применяются для установления безопасных пределов эксплуатационных напряжений.

Выбор подходящей марки легированной стали для кованой детали

Выбор правильной марки легированной стали для конкретного применения ковки требует баланса множества конкурирующих требований. Следующий контрольный список обеспечивает структурированный подход к выбору оценок:

• Определите требования к механическим свойствам: Минимальная прочность на разрыв, предел текучести, удлинение и энергия удара при расчетной температуре. Эти значения в сочетании с соответствующими коэффициентами безопасности определяют требуемый уровень прочности.
• Определите размер секции: Как уже говорилось, более крупные секции требуют более высоких степеней прокаливаемости для достижения сквозной закалки. Для профилей диаметром или толщиной более 100 мм марки с добавками никеля и молибдена, такие как 4340 или EN24, обычно предпочтительнее более простых марок CrMo, таких как 4140.
• Оцените операционную среду: Является ли коррозия, окисление или воздействие водорода фактором? Для работы при высоких температурах выше 400°C обычно требуются марки CrMo или CrMoV. В агрессивных средах может потребоваться обработка поверхности, плакирование или переход на нержавеющую сталь, если допуск на коррозию непомерно высок.
• Учитывайте ограничения свариваемости и изготовления: Более высокие значения углеродного эквивалента (CE) увеличивают риск растрескивания сварного шва. Если поковка будет сварной, выберите ниже марку с маркировкой CE. 0.45 где это возможно, или запланируйте соответствующий предварительный нагрев, контроль температуры между проходами и PWHT.
• Проверить наличие и стоимость: Премиальные сорта, такие как 4340 и EN24, легко доступны во всем мире, тогда как более специализированные сорта могут иметь более длительные сроки выполнения заказа и более высокие премии. Прежде чем делать уточнение, подтвердите наличие необходимого размера у предполагаемого поставщика.
• Подтвердите соответствие применимому кодексу или стандарту: Во многих отраслях промышленности не допускается произвольный выбор марок — применимые нормы проектирования (ASME, EN, DNV, MIL-SPEC) могут ограничивать допустимые марки. Всегда проверяйте, что выбранная марка легированной стали указана или одобрена в соответствии с действующим стандартом для данного применения.

Когда эти факторы систематически оцениваются, выбор подходящей легированной стали для поковок из легированной стали становится четко определенным инженерным решением, а не предположением. Инвестиции в правильный выбор материала на этапе проектирования неизменно приводят к снижению общей стоимости жизненного цикла, снижению риска сбоев и более предсказуемым эксплуатационным характеристикам, чем исправление неправильного выбора материала постфактум.
