Какой сплав представляет собой сталь? Прямой ответ
Сталь по своей сути является железо-углеродистый сплав , где содержание углерода колеблется от 0,02% до 2,14% по массе. Эта узкая полоса углерода превращает хрупкий чугун в материал, способный перекрывать мосты, размещать турбины и формировать основу современной инфраструктуры. Помимо этой базовой комбинации железа и углерода, Легированная сталь вводит дополнительные легирующие элементы, такие как марганец, хром, никель, молибден, ванадий и кремний, для создания особых механических, термических и химических свойств, которых простая углеродистая сталь просто не может достичь.
Термин «легированная сталь» является одновременно точным и широким. В самом строгом металлургическом смысле вся сталь является сплавом, поскольку содержит как минимум два элемента. Но в промышленной практике «легированная сталь» относится конкретно к сталям, в которых преднамеренное добавление одного или нескольких легирующих элементов повышает производительность по сравнению со стандартными марками углеродистых сталей. Когда этот материал формируется под действием сжимающей силы в горячем или холодном состоянии, результат Легированная сталь forgings — компоненты, ценимые за направленный поток зерна, превосходную прочность и усталостную устойчивость в сложных условиях эксплуатации.
Как сталь классифицируется как сплав
Металлурги классифицируют сплавы по основному металлу и природе дополнительных элементов. Сталь входит в более широкую семью ферросплавы — сплавы, в которых преобладающим элементом является железо. В ферросплавах содержание углерода проводит первую важную разделительную линию:
В семействе сталей Американский институт железа и стали (AISI) и Общество инженеров автомобильной промышленности (SAE) поддерживают широко принятую систему обозначений. Углеродистые стали содержат низкие концентрации легирующих элементов, тогда как легированные стали намеренно превышают следующие пороговые концентрации (определенные AISI) для любого отдельного элемента: 1,65% марганца, 0,60% кремния или 0,60% меди. или включать указанные минимальные количества алюминия, хрома, кобальта, ниобия, молибдена, никеля, титана, вольфрама, ванадия или циркония.
Эта классификация имеет огромное значение при закупках, аттестации сварочных процедур, планировании термообработки и производстве Поковки из легированной стали . В кузнечном цехе, закупающем легированную сталь 4340 (никель-хром-молибденовая марка), с ней следует обращаться совсем иначе, чем с простой углеродистой сталью 1045, с точки зрения температуры предварительного нагрева, закалочной среды и циклов отпуска.
| Категория стали | Содержание углерода | Ключевые легирующие элементы | Типичные применения |
|---|---|---|---|
| Низкоуглеродистая сталь | 0,02%–0,30% | Мн, Си (минор) | Листовой металл, проволока, конструкционные балки |
| Среднеуглеродистая сталь | 0,30%–0,60% | Мн, Си | Валы, шестерни, железнодорожные колеса |
| Высокоуглеродистая сталь | 0,60–2,14% | Мн, Си | Пружины, режущие инструменты, рояльная струна |
| Низколегированная сталь | 0,10%–0,50% | Кр, Ни, Мо, V (всего <5%) | Сосуды под давлением, трубопроводы, поковки из легированной стали |
| Высоколегированная сталь (например, нержавеющая) | Варьируется | Cr (>10,5%), Ni, Mo | Пищевое оборудование, медицинское оборудование, морское судоходство |
Что на самом деле делает каждый легирующий элемент со сталью
Чтобы понять, почему сталь составлена таким образом, необходимо знать, какой вклад вносит каждый элемент. Эти знания особенно актуальны для Поковки из легированной стали , где конечная микроструктура зависит от химического состава сплава, взаимодействующего с температурой ковки, степенью восстановления и последующей термообработкой.
Углерод
Самый влиятельный элемент. Каждое увеличение содержания углерода на 0,10% повышает прочность на разрыв примерно на 65–70 МПа, одновременно снижая пластичность. Углерод образует карбид железа (Fe3C, цементит), упрочняющий матрицу. На более высоких уровнях свариваемость и ударная вязкость резко снижаются.
Марганец
Присутствует практически во всех товарных сталях в концентрации 0,30–1,80%. Марганец обессеривает расплав, предотвращая горячеломкость. Он также увеличивает прокаливаемость — глубину закалки стали — что делает его незаменимым при изготовлении конструкционных легированных сталей и тяжелых поковок.
Хром
Добавляется от 0,50% и выше для повышения прокаливаемости и износостойкости. При содержании выше 10,5% хром образует самовосстанавливающийся пассивный оксидный слой, образующий нержавеющую сталь. В инструментальных и штамповых сталях карбиды хрома обеспечивают исключительную стойкость к истиранию. Обычно используется в подшипниковой стали 52100 и инструментальной стали H13.
Никель
Никель укрепляет феррит, не снижая ударной вязкости, что является редкой комбинацией. Он особенно эффективен при минусовых температурах, поэтому для хранения сжиженного газа при температуре -196°С применяют никелевые легированные стали (например, сталь с содержанием 9 никеля). В Легированная сталь forgings для аэрокосмического шасси или оборонного применения обычно содержание никеля составляет 1,8–4,0% (как в 4340 и 300M).
Молибден
Даже небольшие добавки (0,15–0,30%) значительно улучшают прокаливаемость и предотвращают отпускное охрупчивание — потерю ударной вязкости, которая возникает при выдержке или медленном охлаждении некоторых легированных сталей при температуре 250–400 °C. Молибден также повышает прочность при повышенных температурах, что делает его незаменимым при производстве жаропрочных сталей для оборудования для производства электроэнергии.
Ванадий
Переработчик зерна. Карбиды и нитриды ванадия закрепляют границы зерен аустенита во время горячей обработки и термообработки, сохраняя микроструктуру мелкой. Мелкий размер зерна одновременно улучшает и прочность, и ударную вязкость — компромисс, которого иначе трудно достичь. Ванадий используется в микролегированных сталях, кованых коленчатых валах и быстрорежущих инструментальных сталях.
Сиlicon
Кремний, являющийся раскислителем при выплавке стали, также укрепляет феррит. При уровне 1–2% он является основным легирующим элементом в пружинных сталях (например, 9260) и электротехнических сталях, где он снижает потери в сердечнике за счет увеличения удельного электросопротивления. Кремний повышает предел упругости, поэтому винтовые пружины изготовлены из стали из кремний-марганцевого сплава, а не из обычной углеродистой стали.
Бор
Необычайно эффективен при небольших добавках. Всего лишь 0,0005–0,003% бора резко увеличивает прокаливаемость, не влияя на другие механические свойства. Стали, обработанные бором (суффикс «B» в обозначениях AISI, например, 10B30), позволяют уменьшить содержание более дорогих элементов, таких как никель и молибден, снижая стоимость без ущерба для способности к сквозной закалке.

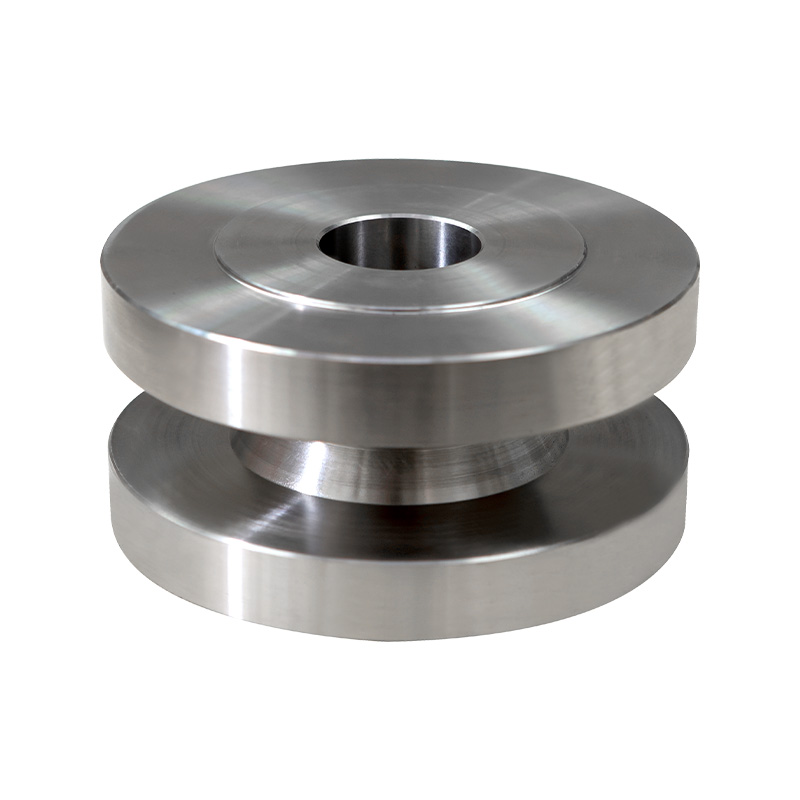

Поковки из легированной стали: почему ковка — правильный процесс для легированной стали
Не все стальные компоненты одинаковы, даже если они изготовлены из одинакового химического состава. Маршрут изготовления — литье, обработка прутка или ковка — определяет внутреннюю структуру детали и, следовательно, ее работоспособность под нагрузкой. Поковки из легированной стали обеспечить ряд структурных преимуществ, которые не может полностью воспроизвести ни один другой процесс.
Поток зерна и направленная сила
При ковке заготовки из легированной стали пластическая деформация выравнивает зеренную структуру металла по контурам детали. Это называется поток волокна или поток зерна. Например, в кованом коленчатом валу линии зерен непрерывно охватывают каждую шейку и шейку, повторяя форму детали. Коленчатый вал, вырезанный из прутка, разрезает эти линии зерен, оставляя торцевые волокна открытыми в точках концентрации напряжений. Результат: кованые коленчатые валы обычно превосходят механически обработанные эквиваленты при эквивалентной усталостной нагрузке в 2–3 раза в опубликованных сравнительных испытаниях на усталость (Справочник ASM, том 14A, Металлообработка: объемная формовка).
Устранение пористости и однородность плотности
Литая сталь имеет присущую ей усадочную пористость, газовые поры и дендритную сегрегацию — все это создает локальные слабые места. Силы сжатия при ковке разрушаются и заваривают эти пустоты. Слиток легированной стали 4340 с измеримой пористостью позволяет получить поковку с почти нулевыми пустотами, обнаруживаемыми при ультразвуковом контроле в соответствии со стандартами ASTM A388. Это имеет решающее значение для компонентов, работающих под давлением, таких как корпуса клапанов, где внутренние пути утечки через пористость были бы неприемлемы.
Превосходные механические свойства
Прямое сравнение ясно говорит об этом:
| Недвижимость | Поковка из легированной стали 4340 (Q&T) | 4340 Литая сталь (Q&T) |
|---|---|---|
| Предельная прочность на растяжение | 1034–1172 МПа | 930–1000 МПа |
| Предел текучести | 862–1000 МПа | 760–860 МПа |
| Удар по Шарпи (CVN) | 54–81 Дж при -40°С | 27–41 Дж при -40°С |
| Предел усталости (R = -1) | ~586 МПа | ~448 МПа |
| Уменьшение площади (%) | 58–65% | 35–45% |
Распространенные марки, используемые в поковках из легированной стали
- 4130 (Хромолиб): 0,28–0,33 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo. Используется в конструктивных элементах самолетов, каркасах безопасности и рамах велосипедов. Хорошая свариваемость легированной стали.
- 4140: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo. Наиболее широко используемая низколегированная сталь в мире. К поковкам относятся утяжеленные бурильные трубы, шестерни, штампы и крепежные детали.
- 4340: 0,38–0,43 % C, 1,65–2,00 % Ni, 0,70–0,90 % Cr, 0,20–0,30 % Mo. Одна из наиболее эффективных конструкционных легированных сталей. Используется для шасси самолетов, больших коленчатых валов и компонентов боеприпасов, требующих очень высокой прочности при достаточной ударной вязкости.
- 8620: 0,18–0,23 % C, 0,40–0,70 % Ni, 0,40–0,60 % Cr, 0,15–0,25 % Mo. Цементируемая сталь. Поковки впоследствии подвергаются цементации или карбонитрированию для получения твердой, износостойкой поверхности на прочном сердечнике. Стандарт для кольцевых и шестеренчатых шестерен.
- 52100: 0,93–1,05 % С, 1,35–1,60 % Ср. Высокоуглеродистая хромистая подшипниковая сталь. Используется почти исключительно в подшипниках качения, где после закалки требуется поверхностная твердость 60–64 HRC.
- 300М: Модифицированный 4340 с дополнительным содержанием кремния (1,45–1,80%) и ванадия. Достижима прочность на разрыв выше 1930 МПа. Используется в важных поковках из легированной стали аэрокосмической промышленности, где вес и прочность имеют большое значение.
Основные типы легированной стали и их промышленная роль
Более широкая категория легированных сталей включает в себя несколько отдельных подсемейств, каждое из которых разработано для определенного набора требований к производительности. Это не просто маркетинговые этикетки — каждый тип имеет свою химическую философию и подвергается разной термической обработке.
Высокопрочная низколегированная сталь (HSLA)
Стали HSLA содержат менее 0,35% углерода и небольшие добавки ниобия, ванадия, титана или меди — обычно всего менее 2%. Несмотря на скромный химический состав, предел текучести 350–700 МПа достигается за счет измельчения зерна и дисперсионного твердения, а не сквозной закалки. Марки HSLA, такие как A572 Grade 50, A36 и API 5L X70, используются в конструкционной стали для зданий, мостов и трубопроводов. Их свариваемость и более низкая стоимость по сравнению с традиционными легированными сталями сделали их доминирующими в строительстве с 1960-х годов. По оценкам Всемирной ассоциации производителей стали (wилиldsteel.org), стали HSLA составляют примерно 12% всей стали, производимой в мире.
Нержавеющая сталь
Определяется минимумом 10,5% хрома Нержавеющая сталь относится к семейству высоколегированных сталей самого высокого класса. Хром реагирует с кислородом воздуха, образуя пленку Cr2O3 нанометровой толщины, которая пассивирует поверхность и предотвращает дальнейшее окисление. Основные марки — 304, 316, 410, 17-4 PH — различаются содержанием никеля, добавкой молибдена и уровнем углерода. Аустенитные марки (серия 300) немагнитны и обладают превосходной коррозионной стойкостью; Мартенситные марки (серия 400) поддаются закалке и используются для изготовления столовых приборов, хирургических инструментов и поковок из легированной стали, требующих как твердости, так и коррозионной стойкости.
Инструментальная сталь
Инструментальные стали — это легированные стали, предназначенные для резки, придания формы или формирования других материалов. Они достигают твердости 55–68 HRC за счет высокого содержания углерода (0,60–2,30%) и легирующих элементов, образующих твердые карбиды. Классификация AISI делит инструментальные стали на группы: W (водозакаленные), О (маслозакаленные), D (штамповочные стали), Н (горячекатаные), М (молибденовые быстрорежущие), Т (вольфрамовые быстрорежущие). H13, инструментальная сталь для горячей обработки с содержанием хрома 5%, является стандартным материалом для литья под давлением алюминия и штампов для горячей ковки. Быстрорежущие стали М2 и М4 содержат вольфрам, молибден, хром и ванадий для сохранения твердости при температурах резания выше 600°С.
Стареюще-стареющая сталь
Необычное подсемейство: мартенситностареющие стали имеют очень низкое содержание углерода (менее 0,03%), но содержат 17–19% никеля, а также кобальт, молибден и титан. Они укрепляются не за счет мартенсита углерода, а за счет осаждения интерметаллических соединений при старении при температуре около 480°C. В результате прочность на разрыв составляет 1400–2400 МПа, а вязкость разрушения намного выше, чем у высокоуглеродистых сталей при эквивалентной прочности. Область применения включает корпуса ракетных двигателей, сверхпрочные поковки самолетов и прецизионные инструменты для изготовления аэрокосмических композитов.
Подшипниковая сталь
Подшипниковые стали, в первую очередь марки 52100 и М50, требуют исключительной чистоты (измеряется в частях на миллион кислорода и серы), поскольку неметаллические включения действуют как места зарождения усталостных трещин при контакте качения. Вакуумно-дуговой переплав (ВДП) или электрошлаковый переплав (ЭШП) являются стандартными методами производства. Полученная сталь после закалки до твердости 60–64 HRC и прецизионного шлифования обеспечивает усталостную долговечность в контакте качения, измеряемую миллиардами циклов напряжений. Подшипниковые стали представляют собой одно из наиболее требовательных применений для контроля качества легированных сталей.
Процесс ковки легированной стали: от заготовки до готовой детали
Производство Поковки из легированной стали Это многоэтапный производственный процесс, требующий тщательного контроля на каждом этапе. Химический состав стали, температурный диапазон обработки, используемое оборудование и последующая термообработка — все это влияет на окончательные свойства.
Подготовка запасов
Легированная сталь поступает в кузницу в виде слитков, блюмов, заготовок или прутков. Для критически важных поковок в аэрокосмической или энергетической отрасли сталь могла быть произведена методом вакуумно-дуговой переплав (ВДП) or электрошлаковый переплав (ЭШП) для снижения сульфидных включений и содержания кислорода до крайне низкого уровня. Поступающий материал проверяется ультразвуком (согласно ASTM A388 или его эквиваленту) и перед началом обработки должен соответствовать указанным требованиям по химическому составу и чистоте.
Нагрев до температуры ковки
Легированные стали имеют определенные температурные диапазоны ковки. Для 4140 диапазон поковки обычно составляет От 1177°C до 982°C (от 2150°F до 1800°F) . Нагрев должен быть медленным и равномерным в газовых или электрических печах сопротивления, чтобы избежать температурных градиентов, которые могут привести к растрескиванию заготовки. Время выдержки обеспечивает равномерную температуру заготовки по всему поперечному сечению, что критически важно для поковок большого диаметра (более 300 мм), где коэффициент температуропроводности ограничивает скорость нагрева стержня.
Операция ковки
В зависимости от геометрии детали и объёма производства ковку можно производить на молоте (самотёковом, пневматическом или противоударном), механическом прессе, гидравлическом прессе или кольцепрокатном стане. Ковка в открытых штампах формирует заготовку между плоскими или контурными матрицами, постепенно создавая поток зерна — используется для больших валов, дисков и нестандартных форм. Ковка в закрытом штампе (оттискном штампе) прессует горячую заготовку в соответствующие полости матрицы, производя детали почти чистой формы с превосходной однородностью размеров и чистотой поверхности.
Контролируемое охлаждение
После ковки детали из легированной стали необходимо охлаждать контролируемым образом, чтобы избежать растрескивания (из-за температурных градиентов) и образования твердого, хрупкого мартенсита. Крупные поковки из легированной стали часто помещают в изолированные коробки или ямы, закапывают в песок или медленно охлаждают в печах. Этот этап отжига или нормализации также гомогенизирует микроструктуру и снимает напряжения при штамповке, подготавливая деталь к последующей термообработке или механической обработке.

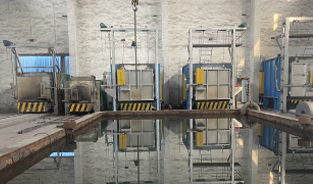

Термическая обработка: закалка и отпуск
Большинство поковок из легированной стали, предназначенных для использования в строительных целях, получают закалка и отпуск (Q&T) термическая обработка. Поковка аустенизируется — например, нагревается до 845–899 °C для 4140, — а затем быстро закаливается в масле, воде или полимере с образованием мартенсита. Затем мартенсит подвергают отпуску (повторно нагревают до 150–650 °C) для восстановления пластичности и ударной вязкости, сохраняя при этом большую часть полученной твердости. Температура отпуска является основным рычагом достижения баланса между прочностью и ударной вязкостью: более низкие температуры отпуска приводят к более высокой прочности; более высокие температуры снижают прочность, но улучшают ударную вязкость.
Проверка и тестирование
Готовые поковки из легированной стали перед поставкой проходят контроль размеров, механические испытания (растяжение, твердость, удар по Шарпи) и неразрушающий контроль (NDE). Ультразвуковой контроль (УЗИ) выявляет внутренние дефекты; Магнитопорошковый контроль (MPI) выявляет поверхностные и приповерхностные трещины. Для аэрокосмических поковок дополнительные требования могут включать в себя проникающую проверку, проверку химического анализа и проверку записей о термообработке. Критерии приемки определяются спецификациями заказчика или отраслевыми стандартами, такими как AMS, ASTM или EN.
Отрасли промышленности, которые зависят от поковок из легированной стали
Сочетание превосходных механических свойств, однородности плотности и гибкости конструкции делает Поковки из легированной стали предпочтительный метод производства практически во всех отраслях тяжелой промышленности. Ниже мы более подробно рассмотрим, где появляются эти компоненты и почему именно поковки выбираются.
Аэрокосмическая промышленность
Шасси, валы двигателей, диски турбин, крепления крыльев и конструкционные кронштейны самолетов обычно изготавливаются из поковок из легированной стали марок 4340, 300M или нержавеющей стали 17-4 PH. Сочетание высокой удельной прочности (отношения прочности к весу) и вязкости разрушения не подлежит обсуждению в критически важных для полета компонентах. Например, в шасси Boeing 737 для главных цилиндров масляных стоек используются поковки из легированной стали 300M.
Автомобильная промышленность
Коленчатые валы, шатуны, распределительные валы, поворотные кулаки, ступицы колес, шестерни трансмиссии и компоненты ШРУСов являются основными автомобильными поковками из легированной стали. Типичный коленчатый вал 4-цилиндрового двигателя, выкованный из модифицированной стали 1045 или 4140, весит 9–14 кг и должен выдерживать усталостные крутильные нагрузки в течение всего срока службы автомобиля. В 2022 году мировой рынок автомобильной штамповки оценивался примерно в 74,4 миллиарда долларов США (источник: Grand View Research, 2023) и продолжает расти вместе с темпами производства автомобилей.
Нефть и газ
Утяжеленные бурильные трубы, стабилизаторы, бурильные замки с буртиками, фланцы устья скважин и корпуса клапанов высокого давления в нефтегазовом секторе изготавливаются из поковок легированной стали, в основном 4140, 4145H и 4340. Спецификации Американского института нефти (API) API 7-1 и API 6A определяют требования к материалам и проверкам для этих компонентов, которые должны выдерживать скважинное давление, превышающее 138 МПа (20 000 МПа). фунтов на квадратный дюйм) в некоторых приложениях.
Производство электроэнергии
Роторы паровых турбин, валы генераторов и сопла сосудов под давлением на тепловых и атомных электростанциях относятся к числу крупнейших поковок, производимых из легированной стали. Одна поковка ротора паровой турбины может весить более 100 тонн и требовать месяцев обработки от слитка до готовой детали. Такие марки, как 26NiCrMoV14-5 (стали из сплава Cr-Mo-V), используются для эксплуатации при повышенных температурах, где сопротивление ползучести при 500–580 °C так же важно, как и свойства растяжения при комнатной температуре.
Оборона и артиллерийское вооружение
Гусеницы танков, артиллерийские затворы, стволы орудий, броневые листы и поковки планера ракет – все они изготовлены из поковок из легированной стали. Военные спецификации (MIL-SPEC) и оборонные стандарты (DEF STAN) определяют требования к химическому составу, механическим свойствам и испытаниям. Марка 4340 используется для звездочек и ведущих колес танков, а инструментальная сталь Н-11 (марка для горячей обработки 5% Cr) - для стволов орудий из-за сочетания высокой твердости, термической стабильности и устойчивости к эрозии пороховыми газами.
Легированная сталь, углеродистая сталь или нержавеющая сталь: выбор правильного материала
Выбор материала для кованого компонента включает в себя баланс между требованиями к производительности, стоимостью, доступностью и технологичностью. Ниже представлено прямое сравнение трех наиболее распространенных семейств конструкционных сталей, которое поможет инженерам и покупателям сделать осознанный выбор.
- Предел прочности: 600–2000 МПа в зависимости от марки и термической обработки.
- Отличная прокаливаемость в поперечном сечении; подходит для крупных поковок
- Ударная вязкость от хорошей до отличной, особенно с добавлением Ni
- Требуется защитное покрытие или гальваника в агрессивных средах.
- Стоимость: от умеренной до высокой, в зависимости от содержания сплава.
- Лучше всего подходит для: аэрокосмической, оборонной, нефтепромысловой техники, автомобильной трансмиссии, электростанций.
- Предел прочности: 400–900 МПа; ограничено прокаливаемостью в больших сечениях
- Прокаливаемость быстро падает при размере сечения более ~50 мм в диаметре.
- Хорошая ударная вязкость при низком и среднем содержании углерода; хрупкий при высоком углероде
- Подвержен ржавчине; требует защиты поверхности
- Стоимость: самая низкая среди конструкционных сталей.
- Лучше всего подходит для: машин общего назначения, ручных инструментов, некритических деталей конструкций.
- Предел прочности: 500–1700 МПа (дисперсионно-твердеющие марки).
- Отличная коррозионная стойкость, присущая сплаву; покрытие не требуется
- Аустенитные сорта остаются стойкими к криогенным температурам.
- Более высокая стоимость сырья (содержание никеля и хрома)
- Сложнее обрабатывать и ковать, чем углеродистые или низколегированные марки.
- Лучше всего подходит для: пищевой, медицинской, морской, химической промышленности.
Решение между этими семействами материалов обычно зависит от сочетание требуемого уровня прочности, размера секции, коррозионной среды и бюджета . Например, зажим подводного райзера в соленой воде будет указывать на поковку из дуплексной нержавеющей стали, тогда как буровая штанга для тяжелых условий эксплуатации, работающая в неагрессивной среде, будет выполнена из поковки из легированной стали 4140 при существенно более низкой стоимости.
Термическая обработка поковок из легированной стали: раскрытие полного спектра свойств
Одним из определяющих преимуществ поковок из легированной стали перед конкурирующими материалами является широта свойств, достижимых за счет термической обработки. Одна и та же поковка из легированной стали 4140 может обеспечить прочность на разрыв от 620 МПа (сильный отпуск, максимальная пластичность) до более 1380 МПа (минимальный отпуск, высокая твердость) в зависимости от цикла термообработки. В этом разделе объясняются способы первичной термообработки и их влияние на конечные свойства.
Нормализация
Нормализация включает нагрев поковки на 40–55°С выше верхней критической температуры (Ac3), выдержку до полной аустенизации, затем охлаждение на воздухе. Целью является измельчение и гомогенизация зернистой структуры после горячей обработки. Поковки из нормализованной легированной стали демонстрируют одинаковые механические свойства по всему сечению, что важно, когда перед окончательной термообработкой большая поковка будет подвергаться интенсивной механической обработке. Нормализация также используется в качестве подготовительного этапа перед закалкой и отпуском или цементацией.
Отжиг
Полный отжиг — аустенитизация с последующим охлаждением в печи со скоростью 10–30 °C в час — обеспечивает самое мягкое и пластичное состояние легированной стали. Значения твердости 150–200 HB типичны для отожженной стали 4140. Поковки отжигают, когда требуется максимальная обрабатываемость перед окончательной термообработкой или когда необходимо промежуточное снятие напряжений между несколькими операциями обработки.
Закалка и отпуск (Q&T)
Наиболее распространенная термическая обработка конструкций. Поковки из легированной стали . Аустенитизированную поковку быстро закаливают (в масле для большинства легированных сталей, в воде или полимере для низколегированных марок) для получения мартенситной микроструктуры, а затем отпускают до необходимого баланса твердости и ударной вязкости. Зависимость обратная: более высокие температуры отпуска снижают твердость, но увеличивают ударную вязкость по Шарпи. Поковка из легированной стали 4340, отпущенная при 200°C, достигает прочности на разрыв около 1930 МПа при ударной нагрузке CVN ~14 Дж; при отпуске при 600°C предел прочности падает до ~1035 МПа, но CVN возрастает до ~81 Дж (Справочник ASM, Том 4, Термическая обработка).
Цементация (цементация и карбонитрирование)
Низкоуглеродистые легированные стали, такие как 8620, 9310 и 4320, специально разработаны со слишком низким содержанием углерода в сердцевине, чтобы можно было значительно закалить, но с легирующими элементами, которые повышают прокаливаемость науглероженного корпуса. После ковки и механической обработки деталь нагревается в богатой углеродом атмосфере при температуре 900–955 °C для диффузии углерода в поверхность на контролируемую глубину (обычно 0,5–2,5 мм), а затем закаливается. В результате получается твердая, износостойкая поверхность (58–64 HRC) на прочном, ударопрочном сердечнике — именно то сочетание, которое требуется для зубьев шестерен и кулачков кулачков.
Снятие стресса
После механической обработки или сварки поковки из легированной стали можно снимать при температуре ниже Ac1 (обычно 550–650 °C для легированных сталей), чтобы уменьшить остаточные напряжения без существенного изменения твердости или прочности. Этот шаг предотвращает деформацию во время прецизионной обработки, улучшает стабильность размеров и снижает риск коррозионного растрескивания под напряжением в процессе эксплуатации.
Контроль качества поковок из легированной стали: методы и стандарты испытаний
Качество Поковки из легированной стали не предполагается — это проверяется с помощью систематической программы испытаний и проверок, которая начинается с поступления сырья и продолжается до окончательной поставки. Ниже приведены основные методы, используемые в современном контроле качества ковки.
Оптическая эмиссионная спектрометрия (OES) или рентгеновская флуоресценция (XRF) проверяет соответствие термохимических характеристик указанному классу. Анализ в ковше и анализ продукта (из самой поковки) необходимы в соответствии с большинством спецификаций материалов. Особую озабоченность вызывают углерод, сера и фосфор: содержание серы выше 0,030% ухудшает поперечную вязкость; фосфор выше 0,035% способствует охрупчиванию.
Твердость по Роквеллу (HRC), Бринеллю (HB) или Виккерсу (HV) измеряется в определенных местах поковки. Для компонентов со сквозной закалкой переход твердости от поверхности к сердцевине (данные Джомини по закалке) подтверждает достаточную прокаливаемость. Твердость является наиболее экономичным показателем прочности на разрыв термообработанных сталей.
Согласно ASTM A370, образцы на растяжение изготавливаются из продолжения (расширения) поковки или из отдельно выкованного испытательного кольца при тех же условиях термообработки. Предельная прочность на разрыв, предел прочности 0,2%, удлинение и уменьшение площади указаны и должны соответствовать минимальным указанным значениям.
Образцы Шарпи с V-образным надрезом (10 × 10 × 55 мм согласно ASTM E23) разрушаются при определенных температурах для измерения ударной вязкости. Для критических применений, таких как поковки сосудов под давлением в соответствии с разделом VIII ASME, стандартными являются испытания на удар при -40°C. Минимальная средняя потребляемая энергия обычно составляет от 27 до 68 Дж в зависимости от сложности применения.
Через поковку передаются звуковые волны высокой частоты (1–10 МГц); отражения от внутренних дефектов появляются в виде индикаций на дисплее А-скана. ASTM A388 — стандартный метод ультразвукового контроля стальных поковок. Критерии приемки определяют максимально допустимый размер и частоту показаний. Ультразвуковое исследование особенно важно для обнаружения внутренних швов, нахлестов и пористости, невидимых с поверхности.
Применяемый на ферритных и мартенситных легированных сталях, MPI обнаруживает поверхностные и приповерхностные неоднородности путем применения магнитного поля и частиц оксида железа. Трещины, швы и нахлесты, пересекающие поверхность или близко приближающиеся к ней, притягивают частицы, образуя видимые следы. ASTM E709 регулирует MPI стальных поковок. Это испытание является обязательным для наиболее важных поковок из легированной стали, используемых в аэрокосмической и оборонной промышленности.
Мировой рынок и будущие тенденции в области легированной стали и поковок
Рынки легированной стали и поковок огромны, глобальны и развиваются в ответ на электрификацию, требования устойчивого развития и новые промышленные требования.
Мировое производство стали достигло 1,888 млн тонн в 2022 году (источник: Всемирная ассоциация производителей стали, worldsteel.org). Из них значительную и растущую долю составляют сплавы и специальные марки. Мировой рынок кованых деталей оценивался примерно в 91,4 млрд долларов США в 2022 году По прогнозам, к 2030 году этот объем превысит 130 миллиардов долларов США (Grand View Research, 2023), что обусловлено главным образом ростом в автомобильном, аэрокосмическом секторах и секторах возобновляемых источников энергии.
Несколько тенденций меняют спрос на Поковки из легированной стали :
- Электромобили (EV): Хотя в силовых агрегатах электромобилей отсутствует коленчатый вал двигателя, в них используются новые кованые компоненты: валы двигателей, редукторы, рамы аккумуляторных батарей и поворотные кулаки подвески для более тяжелых платформ с аккумуляторными батареями. Содержание поковки на электромобиль сопоставимо или может превышать таковое в автомобилях с двигателями внутреннего сгорания, просто в разных компонентах.
- Возобновляемая энергия: Морские ветряные турбины требуют больших поковок из легированной стали для главных валов, водил сателлитов, зубчатых венцов и фланцев башни. Одна морская ветряная турбина мощностью 15 МВт может содержать более 50 тонн кованой легированной стали в трансмиссии и конструктивных соединениях.
- Водородная экономика: Для хранения и распределения водорода под высоким давлением требуются очень чистые поковки из легированной стали с низким содержанием водородного охрупчивания. Разрабатываются новые марки, устойчивые к водородному растрескиванию при давлении выше 700 бар.
- Передовое производство: Программное обеспечение для моделирования (FEA для моделирования процесса ковки, DEFORM, Simufact) позволяет инженерам-кузнечникам виртуально оптимизировать конструкцию штампа и параметры процесса, сокращая количество проб и ошибок и улучшая использование материала. Прогнозирование потока зерна и микроструктуры теперь является обычным явлением в кузнечных цехах премиум-класса.
- Гибридные подходы аддитивного производства: Некоторые кузнечные цеха изучают гибридные методы, при которых кованые заготовки почти готовой формы обрабатываются методом направленного энергетического осаждения (DED) для придания тонкостенных элементов и сокращения отходов обработки сложных компонентов из легированной стали.
