Легированная сталь значительно прочнее простой углеродистой стали. В зависимости от марки и условий термообработки предел прочности легированной стали колеблется от от 600 МПа до более 1900 МПа , с пределом текучести от 415 МПа до 1600 МПа или выше. При производстве поковок из легированной стали эти показатели дополнительно повышаются за счет измельчения зерна и направленной структуры волокон, которые создаются в процессе ковки, что обычно обеспечивает на 10–30 % лучшую усталостную прочность по сравнению с тем же сплавом в литой или прокатанной форме.
Слово «легированная сталь» охватывает широкую семью сталей. Их объединяет преднамеренное добавление легирующих элементов — хрома, молибдена, никеля, ванадия, марганца, кремния или их комбинаций — в количествах, превышающих содержание стандартной углеродистой стали. Каждое дополнение служит определенной цели: хром повышает прокаливаемость и коррозионную стойкость, молибден улучшает жаропрочность и предотвращает отпускную хрупкость, никель повышает ударную вязкость при низких температурах, а ванадий измельчает размер зерна, одновременно повышая износостойкость. В результате получается материал, который превосходит углеродистую сталь практически во всех механических категориях за счет более высокой цены на сырье и более жестких требований к термической обработке.
Показатели прочности легированной стали: что на самом деле показывают данные

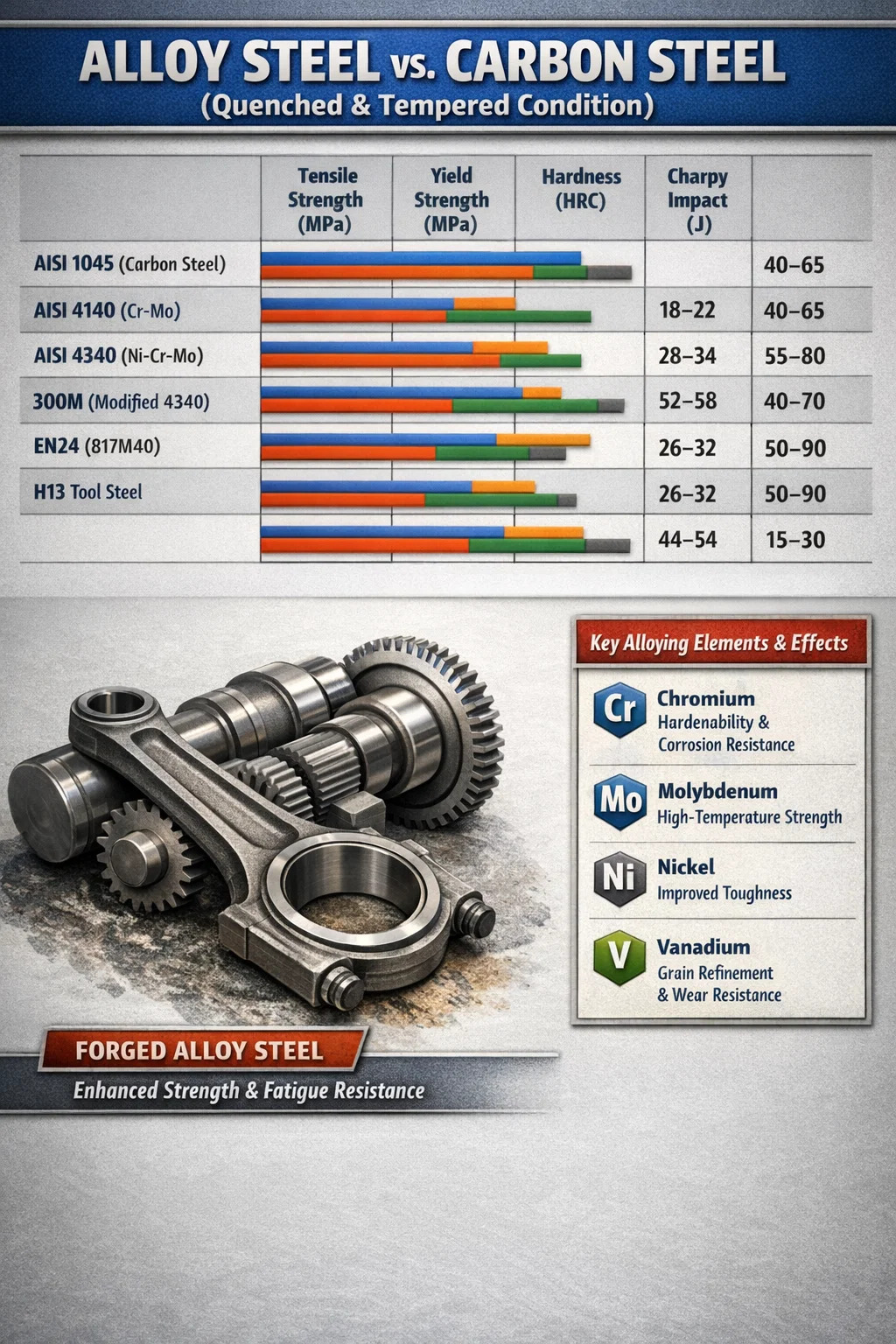

Данные о механических свойствах легированных сталей существенно различаются в зависимости от марки, размера сечения и режима термической обработки. В приведенной ниже таблице сравниваются несколько широко используемых марок легированной стали в типичных условиях термической обработки с эталонной углеродистой сталью для контекста.
| Оценка | Предел прочности (МПа) | Предел текучести (МПа) | Твердость (HRC) | Удар Шарпи (J) |
|---|---|---|---|---|
| AISI 1045 (углеродистая сталь, Q&T) | 570–700 | 380–520 | 18–22 | 40–65 |
| AISI 4140 (Cr-Mo, Q&T) | 900–1100 | 655–965 | 28–34 | 55–80 |
| AISI 4340 (Ni-Cr-Mo, Q&T) | 11:00–14:50 | 980–1380 | 35–44 | 40–70 |
| 300М (модифицированный 4340) | 1930–2000 гг. | 1585–1655 гг. | 52–58 | 34–54 |
| EN24 (817M40, Ni-Cr-Mo) | 850–1000 | 700–850 | 26–32 | 50–90 |
| Инструментальная сталь H13 (горячая обработка) | 12:00–16:00 | 10:00–1380 | 44–54 | 15–30 |
Эти цифры относятся к стандартным пруткам или поковкам с поперечным сечением менее 100 мм. Секции большего размера будут демонстрировать более низкие свойства, поскольку прокаливаемость ограничивает равномерность развития микроструктуры в толстом материале - фактор, особенно выраженный для углеродистой стали и менее серьезный для высоколегированных марок, таких как 4340.
Почему Поковки из легированной стали Прочнее литой или прокатной легированной стали.
Процесс ковки делает то, что полностью не повторяет ни литье, ни прокатка: он заставляет сталь подвергаться контролируемой пластической деформации в горячем состоянии, что закрывает внутреннюю пористость, уменьшает размер зерен и создает непрерывный поток зерен, повторяющий геометрию готовой детали. В поковках из легированной стали эта комбинация обеспечивает механические свойства, которые превосходят те, которые тот же сплав достигает в других формах продукции.
Практическая разница измерима. Опубликованные сравнения кованой и литой легированной стали 4340 показывают, что кованая версия обычно обеспечивает:
- На 20–30 % выше усталостная прочность при циклическом нагружении.
- Ударопрочность выше на 15–25 % (поглощаемая энергия Шарпи)
- Улучшение пластичности и уменьшение площади при испытаниях на растяжение.
- Большая согласованность между образцами, взятыми из разных мест в одной детали.
Преимущество потока зерна особенно важно для компонентов, подвергающихся знакопеременной или ударной нагрузке. Шатун или коленчатый вал из кованой легированной стали имеют непрерывный поток зерен по радиусам скруглений — именно там, где возникают усталостные трещины. Литой эквивалент имеет произвольную ориентацию зерен в этих критических местах, поэтому инженеры автомобильной и аэрокосмической промышленности выбирают поковки из легированной стали, а не отливки для многоцикловой усталости.
Поковки из легированной стали с закрытыми штампами постоянно соответствуют или превосходят минимальные механические свойства, указанные в стандартах ASTM A668, EN 10250 и AMS, в то время как отливки из номинально идентичных составов часто требуют понижения марки или корректировки коэффициента запаса прочности, чтобы оставаться в пределах проектных пределов.
Роль легирующих элементов в прочности легированной стали
Каждый легирующий элемент в стали влияет на прочность посредством различных металлургических механизмов. Понимание этих механизмов объясняет, почему определенные комбинации сплавов используются для достижения определенных показателей прочности.
Хром (Cr)
Хром добавляется в легированные стали в концентрациях от 0,5% до 18% (верхний диапазон соответствует территории нержавеющей стали). В конструкционных и ковочных легированных сталях содержание хрома в количестве 0,5–1,5% существенно увеличивает прокаливаемость — это означает, что после закалки сталь можно подвергнуть сквозной закалке в сечениях большего размера. Он также образует стабильные карбиды, которые улучшают износостойкость и повышают стойкость стали к отпуску, что имеет решающее значение, когда поковка будет подвергаться отпуску при более высоких температурах, чтобы соответствовать требованиям вязкости без потери слишком большой прочности.
Молибден (Мо)
Молибден является одним из наиболее эффективных прокаливающих агентов на единицу добавленного веса. Даже 0,15–0,30% Mo приводит к значительному сдвигу диаграммы ТТТ (время-температура-преобразование), позволяя при более медленных скоростях охлаждения все же достичь полного мартенситного превращения в поковках из крупнолегированной стали. Молибден также подавляет отпускное охрупчивание — форму ослабления границ зерен, которая затрагивает никель-хромовые стали, отпущенные в диапазоне температур 375–575 °C, — что делает такие марки Mo-подшипников, как 4140 и 4340, более надежными для применения в тяжелых секциях.
Никель (Ni)
Никель увеличивает ударную вязкость в широком диапазоне температур, включая минусовые температуры, при которых большинство углеродистых и низколегированных сталей становятся хрупкими. Переход от пластичного к хрупкому разрушению (DBTT) для стали с содержанием 9% никеля может быть доведен до температуры ниже -196°C, поэтому стали из никелевых сплавов рекомендуются для криогенных сосудов под давлением и хранилищ СПГ. При содержании Ni 1,8%, обнаруженном в 4340, основным преимуществом является повышенная вязкость разрушения без ущерба для предела текучести - сочетание, которое делает поковки из легированной стали 4340 стандартным выбором для шасси самолетов, боеприпасов и высокопроизводительных компонентов трансмиссии.
Ванадий (V)
Ванадий является сильным измельчителем зерна и карбидообразователем. В концентрациях всего 0,05–0,15% он скрепляет границы зерен аустенита во время нагрева, создавая более мелкий размер зерен после термообработки. Более мелкое зерно означает более высокий предел текучести (зависимость Холла-Петча) и повышенную прочность одновременно — редкая комбинация. Ванадий играет центральную роль в разработке микролегированных ковочных сталей (таких как 38MnVS6), где он обеспечивает дисперсионное твердение во время контролируемого охлаждения, позволяя сплаву соответствовать требованиям прочности без отдельного цикла закалки и отпуска.
Марганец (Mn)
Марганец присутствует во всех легированных сталях, но его содержание превышает базовый уровень углеродистой стали (обычно 0,6–1,8% Mn в марках сплавов), чтобы повысить прокаливаемость и прочность на разрыв за счет упрочнения твердого раствора. Он также соединяется с серой, образуя включения MnS, что улучшает обрабатываемость. Очень высокие уровни марганца (более 12%) создают аустенитные стали, которые чрезвычайно быстро затвердевают — совершенно другой профиль свойств, используемый в изнашиваемых пластинах и деталях дробилок, а не в прецизионных поковках из легированной стали.
Как термообработка определяет конечную прочность поковок из легированной стали
Состояние ковки редко является конечным состоянием для поковок из легированной стали, используемых в строительных работах. Термическая обработка после ковки контролирует конечную микроструктуру, а вместе с ней и баланс между прочностью, твердостью и ударной вязкостью. Одна и та же поковка 4140 может иметь предел прочности на разрыв от 700 МПа (отожженный) до более 1400 МПа (сквозная закалка и отпуск при низкой температуре), полностью в зависимости от указанной термообработки после ковки.
Закалка и отпуск (Q&T)
Это наиболее распространенная термообработка поковок из легированной стали. Поковка подвергается аустенизации (обычно при 830–870°C для 4140, 800–845°C для 4340), закалке в масле или воде с образованием мартенсита, а затем отпуску при контролируемой температуре от 150°C до 650°C. Температура отпуска является основным параметром, определяющим окончательную прочность: отпуск при 200°C обеспечивает максимальную твердость, но низкую ударную вязкость; отпуск при 600°C снижает некоторую прочность, но обеспечивает превосходную ударную вязкость. Поковка 4340, отпущенная при 315°C, достигает прочности на разрыв примерно 1650 МПа; та же поковка, отпущенная при 595°C, падает примерно до 1000 МПа, но обеспечивает значения энергии удара более чем в три раза выше.
Нормализовать и умерить
Нормализация — охлаждение на воздухе от температуры аустенизации, а не закалка — создает перлитную или бейнитную микроструктуру с более низкой прочностью, чем Q&T, но с более однородными свойствами в больших поперечных сечениях. Для очень крупных поковок из легированной стали, таких как валы турбин или фланцы сосудов под давлением, где сквозная закалка физически невозможна, стандартная термическая обработка является нормализацией и отпуском, обеспечивая прочность на разрыв в диапазоне 700–900 МПа для таких марок, как 4140, в тяжелых сечениях.
Отверждение и старение под воздействием осадков
Некоторые легированные стали, особенно мартенситностареющие стали и дисперсионно-твердеющие марки нержавеющей стали, достигают своей исключительной прочности не за счет образования мартенсита, а за счет выделения мелких интерметаллических соединений во время контролируемого старения при температуре 480–510°C. С помощью этого механизма поковки из мартенситностареющей легированной стали 350 могут достигать предела текучести 2400 МПа, что остается самым высоким диапазоном прочности, достижимым для любого стального изделия, производимого в промышленных масштабах и используемого в конструкционных целях.
Прочность легированной стали по сравнению с другими материалами: прямое сравнение
Сопоставление прочности легированной стали с другими конструкционными материалами помогает объяснить, почему она остается доминирующим выбором в сложных условиях ковки, несмотря на доступность титановых сплавов, алюминиевых сплавов и современных композитов.
| Материал | Предел прочности (МПа) | Предел текучести (МПа) | Плотность (г/см³) | Удельная прочность (МПа·см³/г) |
|---|---|---|---|---|
| Легированная сталь 4340 (Q&T) | 11:00–14:50 | 980–1380 | 7.85 | 140–185 |
| Углеродистая сталь 1045 (Q&T) | 570–700 | 380–520 | 7.85 | 73–89 |
| Титан Ти-6Ал-4В (кованый) | 930–1170 | 880–1100 | 4.43 | 210–264 |
| Алюминий 7075-Т6 (кованый) | 500–570 | 430–500 | 2.81 | 178–203 |
| Серый чугун | 170–250 | Н/Д (хрупкий) | 7.20 | 24–35 |
По абсолютной прочности поковки из легированной стали конкурируют с титаном и значительно превосходят алюминий и чугун. По удельной прочности (прочность на единицу веса) титан и высокопрочный алюминий превосходят легированную сталь, поэтому в аэрокосмических конструкциях используется титан, где вес является основным фактором. Однако, поковки из легированной стали предлагают преимущество по цене за единицу прочности, с которым титан не может сравниться в масштабе , а их более высокий модуль упругости (200 ГПа против 114 ГПа у титана) означает меньшую деформацию под нагрузкой, что критически важно для точного оборудования, зубчатых передач и любых применений, где важна стабильность размеров под нагрузкой.
Влияние размера сечения на прочность легированной стали при штамповке
Одним из наиболее практически важных и недооцененных аспектов прочности легированной стали является то, как она ухудшается с увеличением размера сечения. Прокаливаемость — способность стали закаляться до полного мартенсита по всему поперечному сечению — определяет, какая часть теоретической максимальной прочности фактически достижима в реальном компоненте.
Углеродистая сталь 1045 имеет очень ограниченную прокаливаемость. В стержне диаметром 25 мм закалка в воде приводит к образованию почти полностью мартенситной микроструктуры и прочности, близкой к максимальной. В стержне диаметром 100 мм ядро остывает слишком медленно, чтобы превратиться в мартенсит, оставаясь в виде грубого перлита с прочностью на разрыв на 30–40% ниже, чем у поверхности. При диаметре 200 мм даже поверхность стержня 1045 может быть не полностью закалена.
Легированная сталь 4140 с добавками хрома и молибдена сохраняет значительно лучшую прокаливаемость. Сквозная закалка до однородного мартенсита достигается до диаметра примерно 75 мм при закалке в масле. 4340 с добавленным содержанием никеля увеличивает эту толщину до 100 мм и более при закалке в масле. Для поковок из легированной стали с критическим поперечным сечением более 200 мм требуются марки, специально разработанные для больших сечений, такие как 26NiCrMoV14-5 или 34CrNiMo6, чтобы гарантировать соблюдение минимальных требований по пределу текучести по всему сечению, а не только у поверхности.
Вот почему в крупных поковках из легированной стали для роторов турбин, тяжелых коленчатых валов или корпусов реакторов используются другие марки материалов, чем в более мелких компонентах: легирование должно быть достаточным, чтобы обеспечить свойства сквозной закалки до центральной линии поковки, диаметр которой может составлять 500 мм и более.
Усталостная прочность поковок из легированной стали: реальность циклических нагружений
Статическое растяжение и предел текучести — не единственные важные показатели. Большинство структурных отказов при эксплуатации происходит не из-за одиночной перегрузки, а из-за усталости — прогрессирующего роста трещин при повторяющихся циклических нагрузках, значительно ниже статического предела текучести. Именно здесь поковки из легированной стали демонстрируют преимущества, которые не могут быть отражены простыми показателями прочности на разрыв.
Усталостная прочность (амплитуда напряжения, которую материал может выдержать в течение 10⁷ циклов без разрушения) подчиняется общей зависимости от прочности на растяжение для сталей с пределом прочности примерно до 1400 МПа: предел выносливости примерно в 0,45–0,50 раз превышает предел прочности. Это означает, что поковка из легированной стали 4140 с пределом прочности на разрыв 1000 МПа имеет предел выносливости примерно 450–500 МПа, что примерно вдвое больше, чем у поковки из углеродистой стали 1045 с пределом прочности на разрыв 600 МПа.
При пределе прочности на разрыв выше 1400 МПа это простое соотношение нарушается. Поковки из высокопрочных легированных сталей становятся все более чувствительными к качеству поверхности, остаточным напряжениям и чистоте микроструктуры. Поковка 4340 при 1600 МПа с обработанной поверхностью имеет гораздо более низкий фактический предел выносливости, чем полированный образец, поскольку царапины на поверхности действуют как концентраторы напряжений. Вот почему поковки из высокопроизводительной легированной стали для аэрокосмической промышленности и автоспорта подвергаются дробеструйной обработке после механической обработки: слой сжимающих остаточных напряжений, возникающий в результате дробеструйной обработки, может увеличить усталостную долговечность в 2–4 раза при репрезентативных условиях нагрузки.
Сочетание контролируемой ковки, мелкозернистой термообработки и поверхностной прокалки может повысить эффективную усталостную прочность поковки из легированной стали 4340 до 700–800 МПа. — значение, которое определяет автомобильную и аэрокосмическую отрасль, отдавая предпочтение кованым компонентам перед обработанными заготовками, где поток зерен произволен и поверхностные сжимающие слои отсутствуют.
Основные марки легированных сталей для поковок и их профили прочности
Понимание практического диапазона прочности наиболее распространенных марок поковок из легированных сталей дает инженерам рабочую основу для первоначального выбора материала.
AISI 4140: Рабочая лошадка общего назначения
4140 (0,38–0,43 % C, 0,8–1,1 % Cr, 0,15–0,25 % Mo) — наиболее широко используемая марка легированной стали для поковок в общепромышленной и нефтегазовой промышленности. В состоянии Q&T он обеспечивает прочность на разрыв 900–1100 МПа и достаточную вязкость для большинства механических применений. Это материал по умолчанию для утяжеленных бурильных труб, замков, соединительных втулок, фланцев и валов средней нагрузки. Его превосходная обрабатываемость в предварительно закаленном состоянии (28–34 HRC) делает его практичным для цехов, в которых нет возможности термообработки после механической обработки.
AISI 4340: Применение в высокопрочных конструкциях
Сплав 4340 (0,38–0,43 % C, 1,65–2,00 % Ni, 0,70–0,90 % Cr, 0,20–0,30 % Mo) занимает ступеньку выше 4140 по прочности и ударной вязкости. Добавление никеля является ключевым отличием: оно увеличивает прокаливаемость более крупных секций и значительно улучшает низкотемпературную вязкость. Поковки из легированной стали 4340 являются стандартным материалом для изготовления шасси самолетов (обычно с пределом прочности 1930 МПа по стандарту MIL-S-5000), коленчатых валов для тяжелых условий эксплуатации в больших дизельных двигателях и высокопроизводительных полуосей. Его глубокая прокаливаемость делает его минимально приемлемым сортом для поковок с поперечным сечением более 75 мм, где требуются полные механические свойства.
300M: сверхвысокая прочность для аэрокосмической отрасли
300M по сути представляет собой 4340, модифицированный 1,45–1,80% кремния и 0,05–0,10% ванадия. Добавление кремния замедляет размягчение мартенсита во время отпуска, позволяя стали достигать прочности на разрыв выше 1930 МПа, сохраняя при этом значения вязкости разрушения выше 60 МПа√м — сочетание, которого сталь 4340 не может достичь при том же уровне прочности. Почти все оси шасси коммерческих и военных самолетов, произведенные с 1960-х годов, были поковкой из легированной стали 300M. Его характеристики усталостной прочности и трещиностойкости в этом критически важном для безопасности применении сделали его практически незаменимым, несмотря на десятилетия разработки конкурирующих материалов.
EN36 и EN39: Цементируемая легированная сталь
Эти никель-хромоцементированные марки используются для поковок из легированной стали, где очень твердая, износостойкая поверхность (60–64 HRC) должна сосуществовать с прочным, ударопрочным сердечником. После ковки, цементации или нитроцементации на поверхности добавляется углерод на глубину 0,5–2,0 мм. В результате получается компонент, который поглощает ударные нагрузки посредством прочного сердечника, одновременно противодействуя контактной усталости и износу поверхности — точное сочетание, необходимое для тяжелонагруженных шестерен, распределительных валов и шлицевых валов в трансмиссионном и горнодобывающем оборудовании.
H13 и H11: Поковки из инструментальной стали для горячей обработки
H13 (5% Cr, 1,5% Mo, 1% V) является мировым стандартом для инструментов для горячих работ. При производстве поковки, а не прутковой заготовки, H13 обладает теми же преимуществами по текучести зерна и плотности, что и конструкционные легированные стали. Кованые вставки H13 для литья алюминия под давлением имеют срок службы на 20–40 % дольше, чем альтернативы, изготовленные из прутка в документально подтвержденных сравнениях производства, просто потому, что поковка закрывает микропористость и более благоприятно выравнивает распределение карбидов. Твердость H13 при эксплуатации обычно составляет 44–50 HRC, обеспечивая предел текучести при сжатии более 1600 МПа при комнатной температуре и поддерживаемый выше 600 МПа при 600 ° C.
Испытание и проверка прочности легированной стали при поковке
Заявления о прочности поковок из легированной стали не принимаются только на основании сертификатов на материалы в наиболее важных областях применения. Физические испытания тестовых купонов, взятых из производственных поковок или репрезентативных продолжений, прикрепленных к поковке, требуются большинством стандартов закупок.
Стандартные квалификационные испытания поковок из легированной стали включают:
- Испытание на растяжение при комнатной температуре: Измеряет предел прочности на разрыв, предел текучести 0,2 %, удлинение % и уменьшение площади %. Эти четыре значения полностью характеризуют статический механический отклик.
- Испытание на удар по Шарпи с V-образным надрезом: Проведенный при определенной температуре (часто 0°C, -20°C или -40°C в зависимости от применения), он измеряет поглощенную энергию в джоулях и подтверждает, что материал не работает в своей хрупкой переходной зоне.
- Твердость по Бринеллю или Роквеллу: Быстрый, неразрушающий показатель прочности на разрыв (1 HBW ≈ 3,5 МПа для сталей), используемый для проверки поковок перед разрушающими испытаниями и для проверки однородности термической обработки в партии.
- Ультразвуковой контроль (УЗК): Объемный контроль для выявления внутренних дефектов, снижающих эффективное несущее сечение. Уровни приемки согласно ASTM A388 или EN 10228-3 определяют максимально допустимый размер индикации.
- Вязкость разрушения (K₁c): Требуется для поковок из аэрокосмической и ядерной стали. Измеряет коэффициент интенсивности напряжения, при котором трещина будет распространяться нестабильно, выражается в МПа√м. 4340 при растяжении 1380 МПа обычно достигает K₁c 50–60 МПа√м; 300М при том же уровне прочности достигает 65–80 МПа√м за счет модификации кремнием.
В нефтегазовой отрасли, регулируемой NACE MR0175, испытание на твердость — это не просто проверка качества, это проверка безопасности, поскольку любая поковка из легированной стали, прочность которой превышает 22 HRC (приблизительно 760 МПа на растяжение), запрещена в кислых средах эксплуатации из-за риска сульфидного растрескивания под напряжением. Это один из случаев, когда максимально допустимая прочность ниже, чем способен материал, что обусловлено растрескиванием под воздействием окружающей среды, а не пределами механической нагрузки.
Реальные показатели прочности: поковки из легированной стали в эксплуатации
Лабораторные данные о механических свойствах показывают, чего могут достичь поковки из легированной стали в контролируемых условиях. То, что происходит в сфере обслуживания, часто дает более полную картину о сочетании прочности, усталостной стойкости и ударной вязкости, которое делает поковки из легированной стали доминирующим выбором в отраслях с высоким спросом.
В силовых агрегатах коммерческих автомобилей коленчатые валы из кованой легированной стали обычно служат 800 000 км и более без усталостных разрушений при изготовлении по спецификации. Та же геометрия коленчатого вала, изготовленная из чугуна с шаровидным графитом (обычная замена, позволяющая снизить затраты), показывает усталостные разрушения на расстоянии от одной трети до половины пробега в эквивалентных условиях, поэтому каждый производитель тяжелых грузовиков продолжает использовать поковки из легированной стали для коленчатых валов, несмотря на более высокую стоимость материала.
В нефтегазовом секторе поковки бурильных труб из легированной стали 4140 работают под комбинированными скручивающими, изгибающими и осевыми нагрузками в компоновках низа бурильной колонны, повторяя циклы миллионы раз в течение срока службы скважины. Задокументированная частота отказов удлинителей для правильно подвергнутых термообработке поковок 4140, соответствующих требованиям API Spec 7-1, чрезвычайно низка — и большинство отказов, которые действительно происходят, связаны с неправильной термообработкой, коррозионными повреждениями или повреждениями при обращении, а не с присущей им слабостью материала.
В энергетическом секторе крупные поковки роторов из низколегированной стали для паровых турбин — обычно 25–100 тонн — продемонстрировали срок службы, превышающий 40 лет, при непрерывной циклической тепловой и механической нагрузке на электростанциях с базовой нагрузкой. Рекордные показатели производительности являются прямым следствием строгого контроля состава, вакуумной дегазации и всесторонних механических испытаний, которым подвергаются поковки из крупной легированной стали перед тем, как покинуть ковочный цех. Ни один другой производственный маршрут роторов такого размера и веса не достиг такого же рекорда надежности.
