Из каких элементов состоит сталь: прямой ответ
Сталь по своей сути представляет собой сплав железо и углерод , при этом углерод обычно составляет от 0,02% до 2,14% от общего веса. Помимо этих двух основных элементов, большая часть промышленной стали также содержит марганец, кремний, фосфор и серу в различных количествах, а также намеренно добавленные легирующие элементы, такие как хром, никель, молибден, ванадий, медь, бор, титан и ниобий. В простой углеродистой стали железо составляет примерно от 98% до 99,5% материала, тогда как в сплавах, используемых для стальная ковка и компонентах тяжелого машиностроения содержание железа может упасть до 70% или ниже, если хром, никель и другие элементы добавляются в более высоком процентном соотношении. Точная комбинация элементов определяет, станет ли партия стали мягкой конструкционной пластиной, закаленной инструментальной сталью, коррозионностойкой нержавеющей сталью или кованым сплавом, предназначенным для выдерживания экстремальных механических нагрузок.
Понимание этого элементного состава важно, потому что каждый дополнительный элемент меняет поведение стали во время плавки, прокатки и ковки. Покупателю, приобретающему кованые фланцы, валы или шестерни, необходимо знать не только название марки, но и фактический процентный диапазон каждого элемента, поскольку эти цифры определяют твердость, пластичность, свариваемость, обрабатываемость и долговременную износостойкость. На практике не существует двух плавок стали, химически идентичных до последнего десятичного знака, поэтому заводы выдают отчет о составе плавки для каждой партии, выходящей из печи.
В оставшейся части руководства рассматривается каждый элемент в отдельности, объясняется, как эти элементы взаимодействуют при нагревании и формовании стали посредством ковки, а завершается подробной справочной таблицей и часто задаваемыми вопросами, охватывающими наиболее распространенные моменты путаницы, с которыми сталкиваются покупатели и инженеры при чтении таблицы химического состава.
Железо и углерод: два фундаментальных элемента
Железо — это основной металл, который придает стали объем, но чистое железо само по себе относительно мягкое и ему не хватает прочности, необходимой для конструкционного или механического использования. Добавление углерода превращает железо в сталь путем фиксации атомов углерода в кристаллической решетке железа. Этот процесс ограничивает движение дислокаций внутри металла и резко повышает твердость и прочность на разрыв. Эта зависимость не является линейной во всем диапазоне. Низкоуглеродистая сталь, иногда называемая мягкой сталью, содержит углерод примерно от 0,05% до 0,25% и остается достаточно мягкой, чтобы ее можно было легко сгибать, сваривать и подвергать механической обработке. Среднеуглеродистая сталь содержит от 0,25% до 0,60% углерода и обеспечивает баланс между прочностью и обрабатываемостью, поэтому такие марки, как 1045 и 4140, часто выбирают для кованых автомобильных и промышленных деталей. Содержание углерода в высокоуглеродистой стали достигает от 0,60% до 1,50%, и ее ценят за режущие кромки и изнашиваемые поверхности, хотя ее становится заметно труднее сваривать или сгибать без образования трещин.
Само железо существует в более чем одной кристаллической форме в зависимости от температуры, и именно это поведение является единственной причиной, по которой углерод оказывает такое огромное влияние на сталь. При температуре ниже 912°C железо имеет объемно-центрированную кубическую структуру, называемую ферритом, которая способна растворять лишь небольшую долю процента углерода. Примерно между 912°C и 1394°C железо переходит в гранецентрированную кубическую структуру, называемую аустенитом, которая может растворять гораздо больше углерода, максимум примерно до 2,14%. Именно эта разница в растворимости позволяет термообработке вообще работать: нагрев стали до аустенитной области растворяет углерод равномерно по всей структуре, а затем быстрое охлаждение удерживает этот углерод в напряженной, перенасыщенной структуре, называемой мартенситом, которая чрезвычайно тверда, но хрупка, если ее не закалить.
Почему содержание углерода нельзя просто максимизировать
Повышение содержания углерода увеличивает предел текучести и твердость, но это напрямую влияет на пластичность, ударную вязкость и свариваемость. Как только содержание углерода превышает примерно 0,23%, сварные соединения становятся склонными к растрескиванию, если не используются предварительный нагрев и контролируемое охлаждение. Это одна из причин, по которой конструкционные стали, предназначенные для сварки, имеют содержание углерода ниже 0,25%, в то время как операции ковки стали, производящие несварные, термообработанные компоненты, могут повысить содержание углерода для достижения превосходной твердости после закалки и отпуска. Инженеры постоянно обращают внимание на этот компромисс при выборе марки, поскольку деталь, которая требует как прочности, так и способности поглощать внезапные удары без разрушения, например, кованый коленчатый вал или структурный штифт, обычно попадает в средний диапазон углерода, а не в какой-либо крайний предел.
Как измеряется и проверяется содержание углерода
Современные производители стали проверяют содержание углерода с помощью оптической эмиссионной спектрометрии, при которой на полированном образце возникает небольшая искра, а излучаемый свет анализируется для идентификации и количественного определения каждого присутствующего элемента в течение нескольких секунд. Анализ горения используется в качестве вторичной проверки на углерод и серу, в частности, при сжигании небольшого образца в контролируемой атмосфере кислорода и измерении образовавшегося углекислого газа. Оба метода почти полностью заменили старые методы влажного химического титрования, поскольку они быстрее и воспроизводимы при больших объемах производства, что имеет огромное значение для операций ковки, которые требуют постоянного химического нагревания.
| Классификация стали | Диапазон содержания углерода | Типичное применение |
|---|---|---|
| Низкоуглеродистый (мягкий) | 0,05% - 0,25% | Панели кузова автомобиля, несущие балки |
| Средний углерод | 0,25% - 0,60% | Кованые валы, шестерни, коленчатые валы |
| Высокоуглеродистый (Инструмент) | 0,60% - 1,50% | Режущие инструменты, штампы, лезвия |
| Сверхвысокоуглеродистый | 1,25% - 2,00% | Специальные изнашиваемые детали, проволока |
| Чугунный порог | Выше 2,14% | Больше не классифицируется как сталь |
Следы и остаточные элементы, которые все еще имеют значение
Не каждый элемент в стали добавляется намеренно. Фосфор и сера поступают в смесь в качестве остаточных побочных продуктов сырой руды и лома, используемых при плавке, и заводы работают над тем, чтобы поддерживать оба показателя ниже строгих пределов, поскольку они нарушают механические характеристики.
Фосфор
Фосфор segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
сера
сера causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Кислород, Азот и Водород
Примеси газов, поглощаемые во время плавки, также могут влиять на качество стали. Кислород образует неметаллические включения, которые ослабляют матрицу, азот может со временем вызвать охрупчивание при старении, а водород известен тем, что вызывает замедленное растрескивание в толстых поковках, если его не удалить посредством вакуумной дегазации перед отливкой и ковкой стали. Современные методы очистки электродуговых печей и ковшей сделали контроль над этими примесями газов гораздо более точным, чем в прошлые десятилетия, и это одна из причин, почему компоненты из кованой стали, производимые сегодня, обладают более стабильными механическими свойствами, чем эквивалентные детали, изготовленные поколение назад.
Другие остаточные элементы
Производство стали на основе металлолома, которое в настоящее время обеспечивает значительную долю мирового производства, может привносить небольшие остаточные количества олова, мышьяка и сурьмы, перенесенные из смешанных источников лома. Эти элементы не добавляются намеренно, и обычно их содержание составляет менее 0,05% каждого, но в сочетании они могут способствовать отпускной хрупкости тяжелых кованых профилей, которые подвергаются медленному охлаждению в определенном промежуточном температурном диапазоне. Производители, поставляющие важные поковки, контролируют общее количество этих посторонних элементов, а не рассматривают каждый из них по отдельности.
Как элементы формируют внутреннюю микроструктуру стали
Процентное содержание каждого элемента само по себе имеет меньшее значение, чем то, как они влияют на микроскопическую кристаллическую структуру, которая формируется при охлаждении стали. Четыре структуры постоянно упоминаются при любом обсуждении характеристик кованой стали.
Феррит
Феррит is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Перлит
Перлит is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
Мартенсит
Мартенсит forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Бейнит
Бейнит forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
Каждый легирующий элемент, обсуждавшийся ранее в этом руководстве, в конечном итоге занимает свое место в спецификации стали из-за того, как он смещает границы между этими четырьмя структурами: либо за счет замедления скорости охлаждения, необходимой для предотвращения появления перлита, за счет стабилизации аустенита при более низких температурах, или за счет закрепления границ зерен, чтобы любая форма структуры оставалась мелкой и однородной, а не грубой.
Производство стали и нефтепереработка: как контролируется содержание элементов
Процентное содержание элементов не просто смешивается, как по рецепту. Они являются конечным результатом последовательности этапов уточнения, каждый из которых удаляет или добавляет определенные элементы в контролируемом порядке.
- Загрузка сырья начинается либо с железной руды, перерабатываемой в доменной печи для получения жидкого чугуна, либо с переплавки стального лома в электродуговой печи, причем выбор между маршрутами во многом определяется региональными затратами на электроэнергию и наличием лома.
- При первичном рафинировании в кислородной печи или электродуговой печи кислород продувается через расплав, чтобы удалить лишний углерод, кремний и фосфор из сырого железа, приближая состав к грубому целевому состоянию, прежде чем начнутся более тонкие настройки.
- Далее следует ковшовая металлургия, при которой расплав переносится в отдельный резервуар и вносятся точные добавки марганца, хрома, никеля, молибдена и других легирующих элементов для достижения точного химического состава заданной марки.
- Вакуумная дегазация удаляет растворенный водород, азот и остаточный кислород, что особенно важно для стали, предназначенной для изготовления больших поковок, где захваченный газ может вызвать внутреннее отслаивание или растрескивание после охлаждения детали.
- Непрерывная разливка превращает очищенный расплав в заготовки, блюмы или слябы, а образец, полученный на этом этапе, становится официальным термическим анализом, который проходит вместе с материалом через прокатку и в конечном итоге в кузнечный цех.
Каждый из этих этапов существует специально для управления содержанием элементов в узком диапазоне, и любой ярлык, принятый на одном этапе, проявляется позже как несоответствие, которое немедленно обнаруживается на ковочном прессе в виде растрескивания поверхности или неравномерного потока зерна.
Как содержимое элемента ведет себя в процессе ковки стали

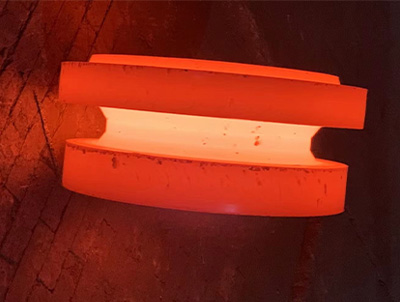

Ковка стали изменяет форму нагретой заготовки с помощью сжимающей силы, и элементный состав этой заготовки напрямую определяет, как она реагирует на молоток или пресс. Понимание этой последовательности помогает объяснить, почему спецификации ковки относятся к точному химическому составу, а не просто к названию марки.
- Заготовка нагревается до аустенитного диапазона температур, обычно между 1100°C и 1250°C для среднеуглеродистых и низколегированных марок, где железо-углеродная структура становится достаточно мягкой, чтобы деформироваться без растрескивания.
- Углерод и легирующие элементы, такие как хром и молибден, повышают температуру, при которой материал начинает размягчаться, поэтому для поковки заготовок из более высоких сплавов требуется более строгий контроль печи, чтобы избежать либо недогрева, который может привести к растрескиванию, либо перегрева, который приводит к укрупнению зернистой структуры.
- Во время деформации такие элементы, как ванадий и ниобий, закрепляют границы зерен на месте, сохраняя кристаллическую структуру тонкой даже при сжатии и изменении формы металла, что напрямую повышает прочность и усталостную долговечность готовой поковки.
- После ковки деталь охлаждают и часто подвергают термической обработке. Содержание молибдена и хрома определяет, насколько глубоко закаляется деталь во время закалки, а содержание марганца влияет на то, как сталь реагирует на последующий отпуск.
- сера and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Вот почему поставщики поковок обычно публикуют полный список химического состава вместе с данными о механических свойствах, а не полагаются только на обозначение марки. Две партии, маркированные одним и тем же сортом, могут по-прежнему вести себя в прессе по-разному, если их соотношение марганца и серы или содержание микроэлементов различаются хотя бы незначительно.
Поток зерна и распределение элементов
Одним из уникальных преимуществ ковки по сравнению с литьем или механической обработкой прутка является то, что деформация сжатия выравнивает внутреннюю структуру зерен по форме готовой детали, а не разрезает ее поперек. Легирующие элементы, которые уменьшают размер зерна, особенно ванадий, титан и ниобий, усиливают это преимущество, поскольку более мелкий начальный размер зерна приводит к более непрерывной и более целостной линии потока после полной ковки детали, что является основной причиной, по которой кованые компоненты постоянно превосходят литые или обработанные эквиваленты в критически важных для усталости изделиях, таких как коленчатые валы, шатуны и заготовки шестерен.
Контроль температуры в различных семействах сплавов
Заготовки из простой углеродистой стали допускают относительно широкий диапазон температур ковки, но по мере увеличения содержания хрома, молибдена и никеля этот диапазон значительно сужается. Заготовкам из высоколегированной инструментальной стали и нержавеющей стали часто необходимо оставаться в пределах диапазона температур до 50°C, чтобы избежать либо неполной деформации на нижнем конце, либо чрезмерного роста зерен и потенциального начального плавления включений с низкой температурой плавления на верхнем конце. Это одна из причин, по которой кузнечные цеха, специализирующиеся на работе с нержавеющей или высоколегированной сталью, используют более надежное печное оборудование и более частые проверки температуры, чем цеха, специализирующиеся исключительно на простой углеродистой стали.
Элементный состав распространенных марок стали
Системы наименования марок стали, особенно четырехзначные коды AISI и SAE, построены непосредственно на содержании элементов. Правильное прочтение номера марки позволяет узнать большую часть того, из чего сделана сталь, без необходимости получения полного лабораторного отчета. В стандартной четырехзначной системе первые две цифры обозначают основной легирующий элемент или семейство, а последние две цифры приблизительно соответствуют содержанию углерода в сотых долях процента, поэтому марка, подобная 4140, означает семейство хромомолибденовых сплавов с примерно 0,40% углерода.
| Оценка | Углерод | Ключевые легирующие элементы | Общее использование |
|---|---|---|---|
| 1018 | 0,18% | Мн 0,60% - 0,90% | Общий вал, детали с низкими нагрузками |
| 1045 | 0,45% | Мн 0,60% - 0,90% | Кованые шестерни, оси |
| 4130 | 0,28% - 0,33% | Cr 0,80–1,10 %, Mo 0,15–0,25 %. | Кованые трубы, фитинги, детали для аэрокосмической отрасли |
| 4140 | 0,38% - 0,43% | Cr 0,80–1,10 %, Mo 0,15–0,25 %. | Кованые валы, оснастка, арматура |
| 4340 | 0,38% - 0,43% | Ni 1,65–2,00 %, Cr 0,70–0,90 %, Мо 0,20–0,30 %. | Сильно напряженные усталостные детали |
| 8620 | 0,18% - 0.23% | Ni 0,40–0,70 %, Cr 0,40–0,60 %, Мо 0,15–0,25 %. | Науглероженные кованые шестерни, штифты |
| 304 нержавеющая сталь | 0,08% макс. | Cr 18–20 %, Ni 8–10,5 %. | Коррозионностойкая арматура, сосуды |
| 316 нержавеющая сталь | 0,08% макс. | Cr 16–18 %, Ni 10–14 %, Мо 2–3 %. | Поковки для морской и химической обработки |
| Инструментальная сталь H13 | 0,32% - 0,45% | Cr 4,75–5,50 %, Mo 1,10–1,75 %, V 0,80–1,20 %. | Кованые и механически обработанные матрицы для литья под давлением |
Обратите внимание, что содержание железа никогда не указывается непосредственно в этих таблицах. Его просто понимают как остаток после вычитания углерода, марганца, хрома, никеля и других элементов из 100%, поэтому железо иногда называют балансовым элементом в таблице химического состава.
Семейство нержавеющей стали: объяснение разновидностей элементов
Нержавеющая сталь — это не отдельный материал, а семейство сплавов, сгруппированных по тому, как их элементы организуют основную кристаллическую структуру. Понимание этих подсемейств проясняет, почему процентное содержание элементов так сильно меняется в зависимости от марки нержавеющей стали, подпадающей под одну и ту же общую марку нержавеющей стали.
Аустенитная нержавеющая сталь
Аустенитные марки, такие как 304 и 316, основаны на высоком содержании никеля, обычно 8% и более, что позволяет сохранять структуру аустенита стабильной даже при комнатной температуре, а не превращаться в феррит при охлаждении. Это придает аустенитной нержавеющей стали отличную пластичность и вязкость, а также дополнительное преимущество, заключающееся в ее немагнитности, хотя ее нельзя закалить путем термической обработки, как это делают углеродистые и низколегированные ковочные стали.
Ферритная нержавеющая сталь
В ферритных марках содержание никеля низкое или вообще отсутствует, а для обеспечения коррозионной стойкости используется только хром, обычно от 10,5% до 18%. Поскольку эти марки остаются магнитными и не могут быть значительно упрочнены термообработкой, их выбирают больше из-за экономичной коррозионной стойкости в менее требовательных конструкционных применениях, чем для высокопрочных кованых компонентов.
Мартенситная нержавеющая сталь
Мартенситные марки нержавеющей стали сочетают в себе умеренное содержание хрома, обычно от 12% до 18%, и достаточное количество углерода, чтобы обеспечить ту же реакцию закалки при закалке и отпуске, что и в углеродистой и низколегированной стали. Это делает мартенситную нержавеющую сталь предпочтительным семейством для кованых компонентов из нержавеющей стали, которым требуется как устойчивость к коррозии, так и высокая твердость, таких как детали клапанов, столовые приборы и некоторые валы насосов.
Дуплекс из нержавеющей стали
Дуплексные марки уравновешивают примерно равные части аустенита и феррита за счет тщательного контроля содержания хрома, никеля и азота вместе, создавая структуру, которая сочетает в себе прочность ферритных марок с большей ударной вязкостью и свариваемостью аустенитных марок. Благодаря этому балансу дуплексная нержавеющая сталь становится все более распространенной в кованой арматуре для морской добычи и химической обработки, которая подвергается как высоким механическим нагрузкам, так и агрессивным коррозионным средам.
Инструментальная сталь и элементы из высокопроизводительных сплавов
Инструментальная сталь представляет собой крайний предел сложности сплавов, где несколько прочных карбидообразующих элементов намеренно комбинируются для достижения износостойкости и термостойкости, значительно превосходящих возможности стандартной легированной стали.
Инструментальная сталь для холодной обработки
Марки для холодной обработки, такие как D2, основаны на высоком содержании хрома, часто от 11% до 13%, в сочетании с повышенным содержанием углерода, что приводит к образованию обильных твердых карбидов хрома по всей микроструктуре. Эти карбиды придают стали исключительную стойкость к абразивному износу в таких применениях, как вырубные штампы и срезные лезвия, хотя большой объем карбидов может сделать материал более хрупким, чем низколегированная инструментальная сталь.
Инструментальная сталь для горячей обработки
В марках для горячей обработки, таких как H13, используются совместно хром, молибден и ванадий, чтобы противостоять размягчению при повышенных температурах, возникающих при литье под давлением и в самих штампах для ковки. Поскольку эти штампы многократно нагреваются и охлаждаются по мере того, как к ним прижимается или отливается горячий металл, устойчивость к термической усталости имеет такое же значение, как и исходная твердость, поэтому баланс элементов в стали для горячей обработки благоприятствует устойчивой высокотемпературной прочности по сравнению с максимальной твердостью при комнатной температуре.
Быстрорежущая сталь
Быстрорежущая сталь еще больше увеличивает содержание сплавов, сочетая вольфрам или молибден с ванадием, а иногда и кобальтом, чтобы поддерживать острую режущую кромку, даже когда трение повышает температуру инструмента во время высокоскоростной обработки. Название отражает первоначальное преимущество этих марок по сравнению с более старыми простыми углеродистыми инструментальными сталями, которые теряли твердость и быстро тускнели при увеличении скорости резания и, как следствие, повышении температуры.
Углеродный эквивалент: объединение элементов в одно число
Поскольку на прокаливаемость и свариваемость влияет очень много элементов одновременно, металлурги используют единый комбинированный показатель, называемый углеродным эквивалентом, или CE, чтобы суммировать общий эффект всего химического состава в одном значении. Широко используемая версия формулы добавляет углерод к содержащимся фракциям марганца, хрома, молибдена, никеля и меди.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Более высокий углеродный эквивалент означает, что сталь более устойчива к деформации и лучше изнашивается, но это также означает, что материал более восприимчив к водородному растрескиванию во время сварки и требует предварительного нагрева перед выполнением любого сварного соединения. Кованые компоненты, которые позже будут сварены в более крупную сборку, такие как патрубки сосудов под давлением или структурные соединения, часто указываются с максимальным пределом углеродного эквивалента, а не просто с максимальным процентом углерода, поскольку это единственное число отражает совокупный эффект каждого элемента одновременно.
Практический ориентир: простая низкоуглеродистая сталь обычно имеет углеродный эквивалент ниже 0,35, что позволяет легко сваривать ее с минимальным предварительным нагревом. Среднеуглеродистые низколегированные марки, такие как 4140, обычно имеют твердость от 0,55 до 0,70, что требует умеренного предварительного нагрева и контролируемой температуры между проходами во время сварки. Инструментальная сталь и высоколегированные марки поковок могут иметь углеродный эквивалент выше 0,90, после чего сварку обычно вообще исключают в пользу механического соединения или замены поковки как одной детали.
Почему точный контроль элементов важен для деталей из кованой стали
В процессе ковки к нагретой заготовке применяется огромная сжимающая сила, и любое несоответствие в распределении элементов немедленно проявляется в виде растрескивания, разрывов или неравномерного потока зерна. Заводы, поставляющие заготовки для ковки, обычно имеют более жесткие допуски по марганцу, сере и фосфору, чем заводы, производящие сталь для простого проката, поскольку в процессе ковки любые слабости концентрируются в точке максимальной деформации. Заготовка со слегка повышенным содержанием серы, которая не вызывает видимых проблем в прокатанном листе, может полностью расколоться при ударе ковочным молотом.
Именно поэтому авторитетные поставщики поковок проверяют каждую плавку стали и сохраняют данные о химическом составе для каждой партии, а не полагаются на общие спецификации марки. Покупатели, приобретающие кованые фланцы, муфты, корпуса клапанов или приводные валы, получают выгоду от запроса фактического теплового анализа, поскольку он показывает реальное процентное содержание каждого элемента, а не только номинальный диапазон, указанный в каталоге.
Консистенция элемента также влияет на последующую обработку после ковки. Кованая деталь с отдельными включениями сульфида марганца может обрабатываться неравномерно, что приводит к нестабильному качеству поверхности и ускоренному износу инструмента в некоторых областях одной и той же детали. Покупатели, которые видят необъяснимые различия в производительности обработки предположительно идентичных поковок, часто видят основную причину в неравномерном распределении элементов внутри исходной заготовки, а не в какой-либо ошибке в самом процессе обработки.
Часто задаваемые вопросы
Какой самый важный элемент в стали, кроме железа?
Углерод является самым влиятельным элементом, поскольку он напрямую контролирует твердость, прочность и пластичность больше, чем любое другое дополнение. Каждый другой элемент накладывается поверх соотношения железо-углерод для точной настройки определенного свойства.
Может ли сталь вообще существовать без углерода?
Не по стандартному определению. Сплав с очень низким содержанием углерода, иногда ниже 0,01% углерода, такой как мартенситностареющая сталь, технически классифицируется как сталь, поскольку он по-прежнему основан на железной матрице, упрочненной с помощью других механизмов, но подавляющее большинство коммерческой стали содержит измеримое содержание углерода.
Почему нержавеющая сталь содержит так много хрома?
Хром content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Всегда ли более высокое содержание сплава означает более прочную сталь?
Не обязательно. Легирующие элементы меняют определенные свойства, а не просто увеличивают прочность по всем направлениям. Никель, например, в первую очередь улучшает ударную вязкость и низкотемпературные характеристики, а не исходную твердость, тогда как хром в основном улучшает износостойкость и коррозионную стойкость. Правильное сочетание полностью зависит от того, как будет использоваться готовая деталь.
Почему в кованых деталях указывается точное процентное содержание элементов, а не просто название марки?
Потому что даже небольшие изменения содержания марганца, серы или фосфора в пределах допустимого диапазона для марки могут изменить поведение заготовки под действием сжимающей силы во время ковки. Точный термохимический состав позволяет инженерам прогнозировать текучесть зерен, риск растрескивания и реакцию термообработки после ковки с гораздо большей точностью, чем просто название марки.
Что произойдет, если перед ковкой содержание серы в стали слишком велико?
Избыточная сера реагирует с железом с образованием сульфида железа, который плавится при гораздо более низкой температуре, чем окружающая стальная матрица. Во время горячей ковки эти легкоплавкие включения могут привести к внутреннему разрыву заготовки - дефекту, известному как ломкость в горячем состоянии, который в значительной степени предотвращается путем добавления достаточного количества марганца для связывания серы.
Указано ли когда-либо содержание железа в спецификации стали?
Железо редко указывается в виде определенного процента, поскольку оно рассматривается как баланс состава после учета всех остальных элементов. В типичной спецификации углеродистой стали указано максимальное количество углерода, марганца, фосфора, серы и кремния, при этом железо составляет остальную часть, обычно от 97% до 99% от общего веса.
Почему в некоторые марки добавляют бор, хотя хром и молибден уже улучшают прокаливаемость?
Бор is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Чем отличается горячекатаное изделие от кованого, изготовленного из одной марки стали?
Оба имеют одинаковый химический состав, но при ковке применяется концентрированная сжимающая сила, которая выравнивает внутренний поток зерен по форме детали и закрывает любую внутреннюю пористость, оставшуюся после литья. Горячекатаный пруток имеет более однородную и менее направленную структуру зерен. Для компонентов, критически важных для усталости, выровненный поток зерен, достигаемый посредством ковки, обычно обеспечивает лучшие механические характеристики, даже несмотря на то, что химический состав основных элементов идентичен.
Как инженеры решают, какие легирующие элементы использовать в новой поковке?
Выбор обычно начинается с механических требований к детали, таких как требуемая прочность на разрыв, ударная вязкость при ожидаемой температуре эксплуатации и устойчивость к коррозии или износу, а затем возвращается к марке, установленный диапазон элементов которой, как известно, надежно обеспечивает эти свойства. Стоимость, свариваемость и обрабатываемость учитываются наряду с чисто механическими характеристиками, поскольку наиболее высоколегированная сталь редко является наиболее практичным или экономичным выбором для данного применения.
