Из чего состоит сталь и почему это важно для поковок
Сталь по своей сути представляет собой сплав железа и углерода. , с содержанием углерода обычно от 0,02% до примерно 2,1% по массе. Помимо этой пары оснований, современная конструкционная сталь почти всегда содержит дополнительные легирующие элементы, такие как марганец, хром, никель, молибден, ванадий и кремний, каждый из которых добавляется в контролируемых процентах для изменения твердости, ударной вязкости, износостойкости или коррозионных свойств. Когда количество этих вторичных элементов намеренно превышает следовые уровни, материал классифицируется как легированная сталь а не обычная углеродистая сталь. Это различие является отправной точкой для понимания поковок из легированной стали, поскольку процесс ковки во многом зависит от того, как основной сплав реагирует на тепло, давление и охлаждение.
На практике кузнечный цех не просто нагревает «стальной стержень» и придаёт ему форму. Точный состав сплава определяет температурный диапазон ковки, количество необходимых ковочных ударов или ходов прессования, риск растрескивания во время деформации и механические характеристики готовой детали. Вал-шестерня, изготовленный из хромомолибденовой стали 4140, под ударом молотка ведет себя совсем иначе, чем фланец, изготовленный из простой углеродистой стали 1045, хотя с технической точки зрения обе они являются «сталью».
Основные легирующие элементы, обнаруженные в стали
Железо само по себе относительно мягкое, и ему не хватает прочности, необходимой для изготовления сложных механических деталей. Углерод — это первый элемент, добавляемый в железо для создания стали, и он является основным фактором твердости и прочности. Однако большинство ковочных сталей основаны на сочетании элементов, работающих вместе. В таблице ниже приведены наиболее распространенные легирующие элементы и свойства, на которые в первую очередь влияет каждый из них.
Типичные легирующие элементы, используемые в ковочных сталях, и их функциональная роль. | Элемент | Типичный диапазон | Первичный эффект |
| Углерод | 0,02% - 2,1% | Твердость и прочность на разрыв |
| Марганец | 0,3% - 1,9% | Прокаливаемость, снижает хрупкость |
| Хром | 0,5% - 18% | Износостойкость, коррозионная стойкость |
| Никель | 0,5% - 5% | Прочность при низкой температуре |
| Молибден | 0,15% - 0,4% | Сохранение прочности при сильном нагреве |
| Ванадий | 0,1% - 0,3% | Измельчение зерна, сопротивление усталости |
| Кремний | 0,15% - 2,5% | Раскислитель, повышает эластичность |
Ни один из этих элементов не работает изолированно. Инженер по кузнечному делу просматривает полный рецепт, так как хром в сочетании с молибденом дает совсем другую реакцию на ковку, чем хром в сочетании с никелем, даже при одинаковом общем процентном содержании сплава.

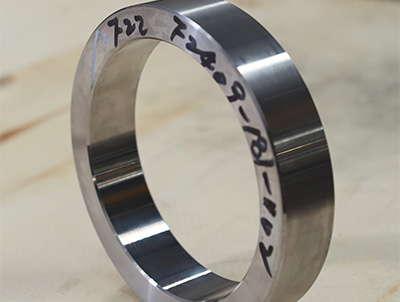

Поковка из легированной стали представляет собой металлический компонент, сформированный путем приложения сжимающей силы к нагретой заготовке или слитку из легированной стали, в результате чего внутренняя структура зерен деформируется и выравнивается по форме детали, а не отрезается, как при механической обработке. Именно такое выравнивание зерен дает кованым деталям их характерное преимущество в прочности по сравнению с литыми или обработанными эквивалентами из того же сплава.
- Исходным материалом является пруток, заготовка или слиток из твердой легированной стали, а не жидкая заливка.
- Нагрев применяется для приведения стали в диапазон пластичности, обычно между 1100°C и 1250°C для большинства среднелегированных марок.
- Механическая сила молотка, пресса или высадочной машины деформирует нагретый материал, придавая ему матрицу или грубую форму.
- Получающийся поток зерен повторяет контур детали, увеличивая усталостную долговечность и ударопрочность.
Как на самом деле работает процесс ковки
Большинство поковок из легированной стали проходят повторяемую последовательность этапов, прежде чем достигнут окончательных размеров. Хотя точные этапы различаются в зависимости от геометрии детали и оборудования цеха, общий рабочий процесс практически одинаков во всей отрасли.
- Резка заготовок и проверка на наличие поверхностных дефектов или внутренних пустот.
- Индукционный или печной нагрев до диапазона температур ковки, подходящего для конкретного сплава.
- Черновая формовка, часто называемая блокировкой, для приведения массы в приблизительную форму.
- Завершите ковку в закрытой или открытой штампе, чтобы получить почти окончательную геометрию.
- Обрезка материала, оставшегося на линии разъема матрицы.
- Контролируемое охлаждение для предотвращения внутреннего растрескивания под напряжением.
- Термическая обработка, такая как нормализация, закалка или отпуск для достижения целевой твердости.
- Удаление припусков на обработку и окончательная проверка размеров.
Контроль температуры на втором этапе, возможно, является наиболее важной переменной во всей цепочке. Куйте сплав слишком холодно, и зерно будет рваться, а не плавно течь, оставляя микротрещины, которые трудно обнаружить визуально. Ковка слишком горячая, и рост зерен становится чрезмерным, что незаметно снижает прочность, хотя деталь может выглядеть совершенно прочной.
Распространенные марки легированной стали, используемые при ковке
Кузнечные цеха используют довольно стабильный набор семейств сплавов, поскольку эти марки имеют хорошо изученное поведение при ковке и предсказуемые свойства после ковки. Ниже приведен краткий обзор марок, которые чаще всего встречаются на чертежах поковок в автомобильной, нефтяной, строительной и общей машиностроительной отраслях.
Часто кованные марки легированных сталей и их общее конечное применение | Семья класса | Ключевые легирующие элементы | Типичная кованая деталь |
| 41хх (хром-молибден) | Хром, molybdenum | Валы-шестерни, шатуны |
| 86xx (никель-хром-молибден) | Никель, chromium, molybdenum | Шестерни, детали трансмиссии |
| 43xx (никель-хром-молибден) | Никель, chromium, molybdenum | Шасси самолета, валы с высокими нагрузками |
| 51xx (хром) | Хром | Обоймы подшипников, пружины |
| 93xx (никель-хром-молибден) | Никель, chromium, molybdenum | Оси для тяжелых грузовиков, шестерни |
Приведенное выше соглашение об именах соответствует широко используемой системе нумерации «две цифры плюс две цифры», где первые две цифры указывают на семейство сплавов, а последние две цифры указывают приблизительное содержание углерода в сотых долях процента. Например, класс, оканчивающийся на «40», указывает на содержание углерода примерно 0,40%.
Преимущества механических свойств кованой легированной стали
Причина, по которой инженеры выбирают поковки вместо литья или тяжелой механической обработки для критически важных несущих деталей, кроется во внутренней структуре зерен. Во время ковки внутренние зерна металла сжимаются и удлиняются, повторяя внешний контур детали, а не ориентируются случайным образом, как при отливке.
Направленный поток зерна значительно увеличивает сопротивление усталости. по сравнению с литыми деталями идентичного химического состава, поскольку трещинам труднее распространяться через выровненные границы зерен. Детали из кованой легированной стали обычно имеют:
- Повышенная ударная вязкость, особенно при низких температурах окружающей среды.
- Повышенная усталостная долговечность при повторяющихся циклических нагрузках, что имеет большое значение для вращающихся валов и шестерен.
- Меньше внутренних пустот и пористости по сравнению с отливками из песка или по выплавляемым моделям.
- Более стабильная твердость после термообработки по всему поперечному сечению.
Обычно цитируемое инженерное правило заключается в том, что правильно выкованная и термообработанная деталь из легированной стали 4140 может достичь усталостной прочности примерно на 20–30 % выше, чем эквивалентная деталь из литой стали того же номинального состава, в основном из-за отсутствия пористости отливки и наличия выровненного потока зерен.
Открытая и закрытая штамповка для легированной стали
Не каждая поковка из легированной стали проходит один и тот же метод обработки. Выбор между ковкой в открытых и закрытых штампах зависит от размера детали, объема производства и геометрической сложности.
Сравнение ковки в открытых и закрытых штампах для деталей из легированной стали | Фактор | Открытая штамповка | Закрытая штамповка |
| Типичный размер детали | Большие, тяжелые валы и блоки | Сложные формы малого и среднего размера |
| Точность размеров | Ниже, требует дополнительной обработки | Выше, ближе к чистой форме |
| Стоимость оснастки | Низкие, минимальные специальные штампы | Требуются более высокие, специальные наборы штампов |
| Лучший объем производства | Малый объем, единичные детали | Средний и большой объем тиражей |
Термическая обработка после ковки меняет все
Свежекованая деталь из легированной стали редко используется в исходном виде. Сам процесс ковки оставляет внутренние напряжения и зернистую структуру, которая, несмотря на то, что она выровнена, все равно нуждается в доработке посредством термической обработки, чтобы достичь точных показателей твердости и ударной вязкости, указанных на инженерном чертеже.
Нормализация часто является первым шагом, при котором деталь повторно нагревается до температуры чуть выше критической температуры превращения и охлаждается на воздухе, чтобы снять напряжение при штамповке и уточнить размер зерна. Закалка и отпуск следуют за деталями, требующими более высокой прочности, при этом быстрое охлаждение в масле или воде закрепляет твердую мартенситную структуру, а последующий цикл отпуска при более низкой температуре восстанавливает достаточную пластичность, чтобы предотвратить хрупкость.
Конкретное содержание сплава напрямую определяет, как деталь реагирует на эти циклы. Молибден и хром повышают прокаливаемость. Это означает, что сталь можно закалить на большую глубину, не требуя чрезвычайно быстрой закалки, что снижает риск растрескивания поковок большего сечения.

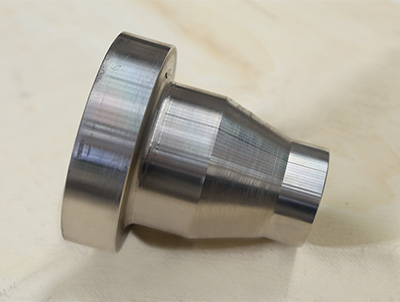

Где на самом деле используются поковки из легированной стали
Поскольку кованая легированная сталь сочетает в себе прочность, ударную вязкость и предсказуемое усталостное поведение, она применяется практически во всех отраслях, где используются вращающиеся, несущие или подверженные ударам компоненты.
- Детали автомобильной трансмиссии, включая коленчатые валы, шатуны и полуоси.
- Пальцы, втулки и зубья ковша для тяжелого строительного оборудования.
- Замки, муфты и корпуса скважинных инструментов для бурения нефтяных месторождений.
- Главные валы ветряных турбин и внутренние детали коробки передач.
- Колеса, оси и поворотные кулаки железнодорожных транспортных средств.

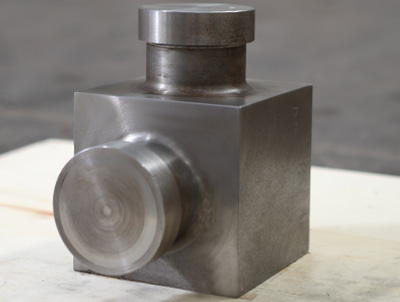

- Промышленные редукторы, валы насосов и корпуса клапанов для работы под высоким давлением.
Главные валы ветряных турбин заслуживают особого упоминания, поскольку эти компоненты могут весить несколько тонн и должны выдерживать миллионы циклов нагрузки в течение 20-летнего срока службы, что делает кованую легированную сталь с контролируемым потоком зерен практически единственным реалистичным выбором материала для этого применения.
Преимущества выбора кованой легированной стали перед альтернативами
Когда инженер сравнивает кованую легированную сталь с литьем или изготовлением листов, решение принимается по ряду практических преимуществ.
Эффективность по соотношению прочности и веса
Поскольку кованая легированная сталь обеспечивает более высокую прочность на единицу массы, чем отливки из простой углеродистой стали, конструкторы часто могут уменьшить размеры поперечного сечения, сохраняя при этом требования к нагрузке, экономя общий вес детали без ущерба для запаса прочности.
Предсказуемое поведение зерна
Поскольку структура зерен повторяет форму штампа повторяемым образом, группы контроля качества могут предсказать, где будут самые сильные и самые слабые ориентации, прежде чем деталь покинет кузницу, что способствует более точным инженерным расчетам.
Уменьшение внутренних дефектов
Сжимающий характер ковки имеет тенденцию закрывать небольшие внутренние пустоты, которые в противном случае могли бы образоваться во время затвердевания в процессе литья, что приводит к меньшему количеству скрытых дефектов, которые впоследствии могут перерасти в трещины при циклической нагрузке.
Проверки качества, обычно выполняемые на поковках из легированной стали
Перед отправкой кованой детали большинство мастерских проводят серию проверок, чтобы убедиться, что деталь соответствует требованиям чертежа и не имеет признаков внутренних или поверхностных дефектов.
Типичные методы контроля, применяемые к готовым поковкам из легированной стали. | Метод проверки | Что он обнаруживает |
| Магнитопорошковый контроль | Поверхностные и приповерхностные трещины |
| Ультразвуковой контроль | Внутренние пустоты, включения |
| Проверка твердости | Подтверждает результат термообработки |
| Проверка размеров | Геометрическая точность относительно чертежа |
| Анализ химического состава | Подтверждает соответствие марки сплава спецификации |
Выбор правильного сплава для кованой детали
Выбор марки легированной стали для поковки редко сводится к выбору «самого прочного» доступного варианта. Вместо этого это баланс между прочностью, вязкостью, стоимостью и тем, насколько легко сплав реагирует на температуру ковки.
Детали, которые подвергаются высоким ударным нагрузкам при низкой температуре, например, компоненты горнодобывающего оборудования, часто отдают предпочтение никельсодержащим маркам, поскольку никель повышает прочность без существенного увеличения сложности ковки. . Детали, которые подвергаются длительному воздействию высоких температур, такие как компоненты выхлопной системы или некоторые валы насосов, как правило, отдают предпочтение маркам с содержанием молибдена, поскольку молибден помогает стали противостоять размягчению при повышенной рабочей температуре.
Стоимость также играет реальную роль. Прямые поковки из углеродистой стали остаются самым дешевым вариантом, но как только детали требуется повышенная усталостная долговечность, износостойкость или прочность, превышающая ту, которую могут обеспечить только углерод и марганец, дополнительные затраты на хром, никель или молибден обычно оправдываются более длительным сроком службы и меньшим количеством отказов в эксплуатации.
Часто задаваемые вопросы о стальных сплавах и поковках
Сплавом чего на самом деле является сталь?
Сталь — это сплав железа и углерода в самом базовом определении, при этом углерод обычно составляет менее 2,1% от общего веса. Большинство коммерческих и промышленных сталей также содержат дополнительные элементы, такие как марганец, кремний, хром, никель или молибден, для регулирования определенных механических свойств.
Легированная сталь прочнее простой углеродистой стали?
В большинстве случаев да. Добавление таких элементов, как хром, никель или молибден, обычно повышает прокаливаемость и ударную вязкость сверх того, чего можно достичь у простой углеродистой стали, особенно после правильной термообработки, хотя точный прирост прочности зависит от конкретного рецепта сплава и применяемой обработки.
Почему при изготовлении важных деталей из легированной стали ковка предпочтительнее литья?
Ковка выравнивает внутреннюю структуру зерен по форме детали и стремится закрыть внутреннюю пористость за счет сжимающей силы, что обычно обеспечивает более высокую усталостную прочность и ударную вязкость по сравнению с литой деталью с идентичным химическим составом.
Все ли марки легированной стали куются одинаково?
Нет. Каждая марка имеет свой температурный диапазон ковки и различную чувствительность к растрескиванию. Например, марки с более высоким содержанием хрома или никеля часто требуют более жесткого контроля температуры, чтобы избежать разрывов поверхности во время деформации.
Что произойдет, если поковку из легированной стали не подвергнуть последующей термообработке?
Без надлежащей термической обработки кованая деталь обычно сохраняет неравномерное внутреннее напряжение и нерафинированную структуру зерен, из-за чего твердость и вязкость могут оказаться значительно ниже тех уровней, которые фактически способен обеспечить сплав.
Чем ограничивается размер поковки?
Размер в основном ограничивается грузоподъемностью имеющегося молота или пресса, а также тем, насколько равномерно можно поддерживать тепло в большом поперечном сечении во время формовки, поскольку неравномерность температуры в большой заготовке может привести к нестабильному потоку зерна.
Можно ли перековать поковки из легированной стали в случае ошибки?
Во многих случаях деталь можно повторно нагреть и перековать, если на ней не образовались трещины, хотя повторяющиеся циклы нагрева могут способствовать росту зерен, поэтому магазины обычно ограничивают количество раз повторного нагрева одной детали, прежде чем качество начнет ухудшаться.
Ключевые выводы о стальных сплавах и кованых деталях
Сталь начинается как сплав железа и углерода, и в тот момент, когда в значительные количества добавляются дополнительные элементы, такие как хром, никель или молибден, она становится легированной сталью с особым набором механических преимуществ. Когда эта легированная сталь формируется посредством ковки, а не литья или тяжелой механической обработки, полученная деталь приобретает направленный поток зерен, уменьшенную внутреннюю пористость и, как правило, превосходную усталостную долговечность. Именно поэтому кованая легированная сталь остается стандартным выбором для валов, шестерен и других вращающихся или несущих нагрузку компонентов в тяжелой промышленности.
Получение надежной кованой детали в конечном итоге сводится к трем совместным действиям: выбор сплава, подходящего для условий эксплуатации, достаточно жесткий контроль температуры ковки, чтобы избежать растрескивания или чрезмерного роста зерен, и применение правильной термообработки после ковки, чтобы раскрыть весь потенциал сплава.
